 telecamera sony effio 700 linee
*** SONY EFFIO DSP ***

 telecamera alta risoluzione sony effio

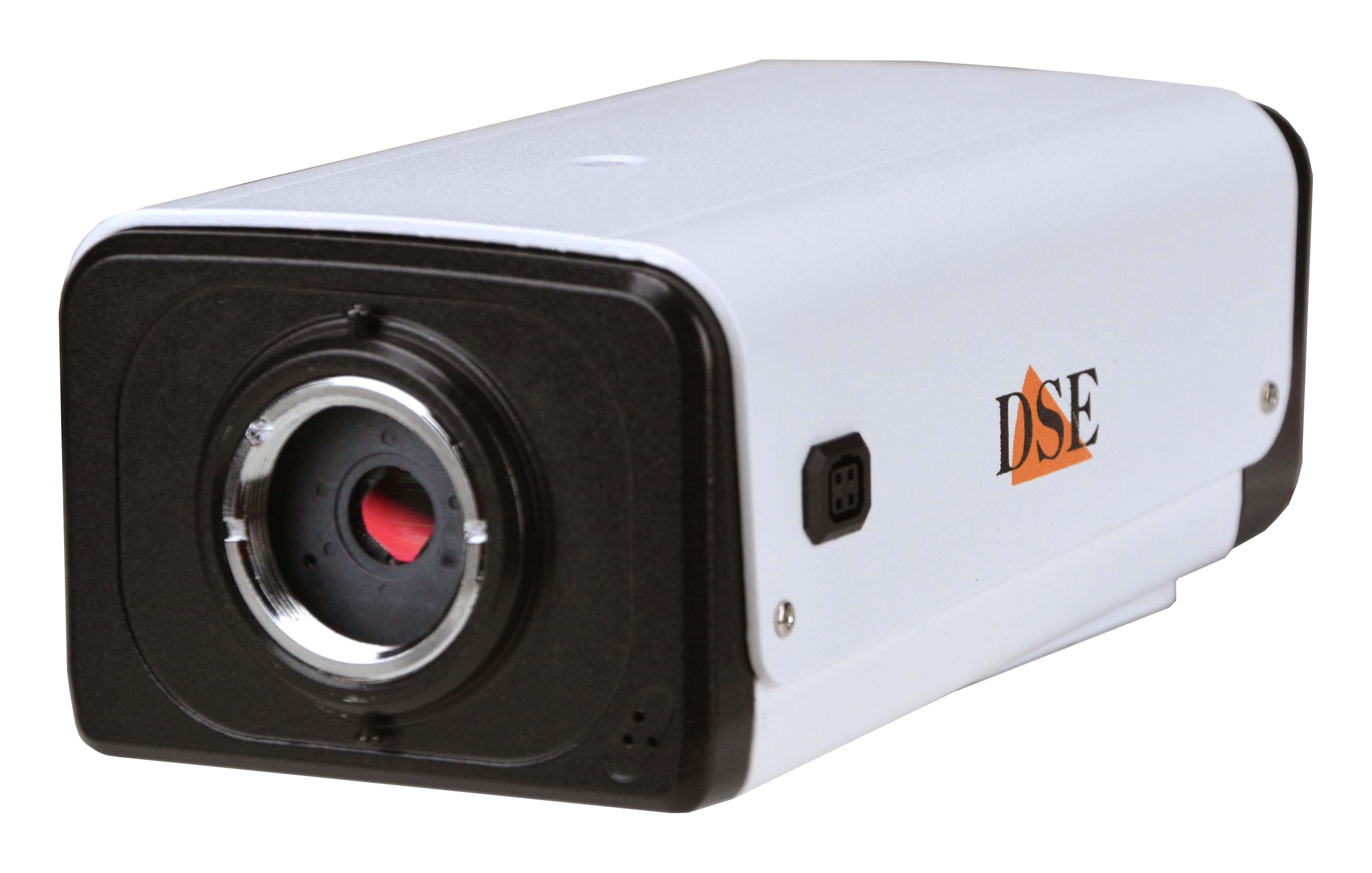

RE-TCC5E

650 linee Day & Night compatibile con illuminatori IR

   650 linee colori
   DSP SONY Effio

  Day & Night per IR

Menu OSD
   Funzione MIRROR
   Maschera Privacy






WDR DOUBLE SCAN


RE-TCC5

520 linee WDR per controluce e riprese a bassa luminosità senza IR

   520 linee colori
   WDR double-scan

DSS 0,00045 lux
   Menu OSD
   Funzione MIRROR
   Maschera Privacy



scheda tecnica
RE-TCC5 RE-TCC5E

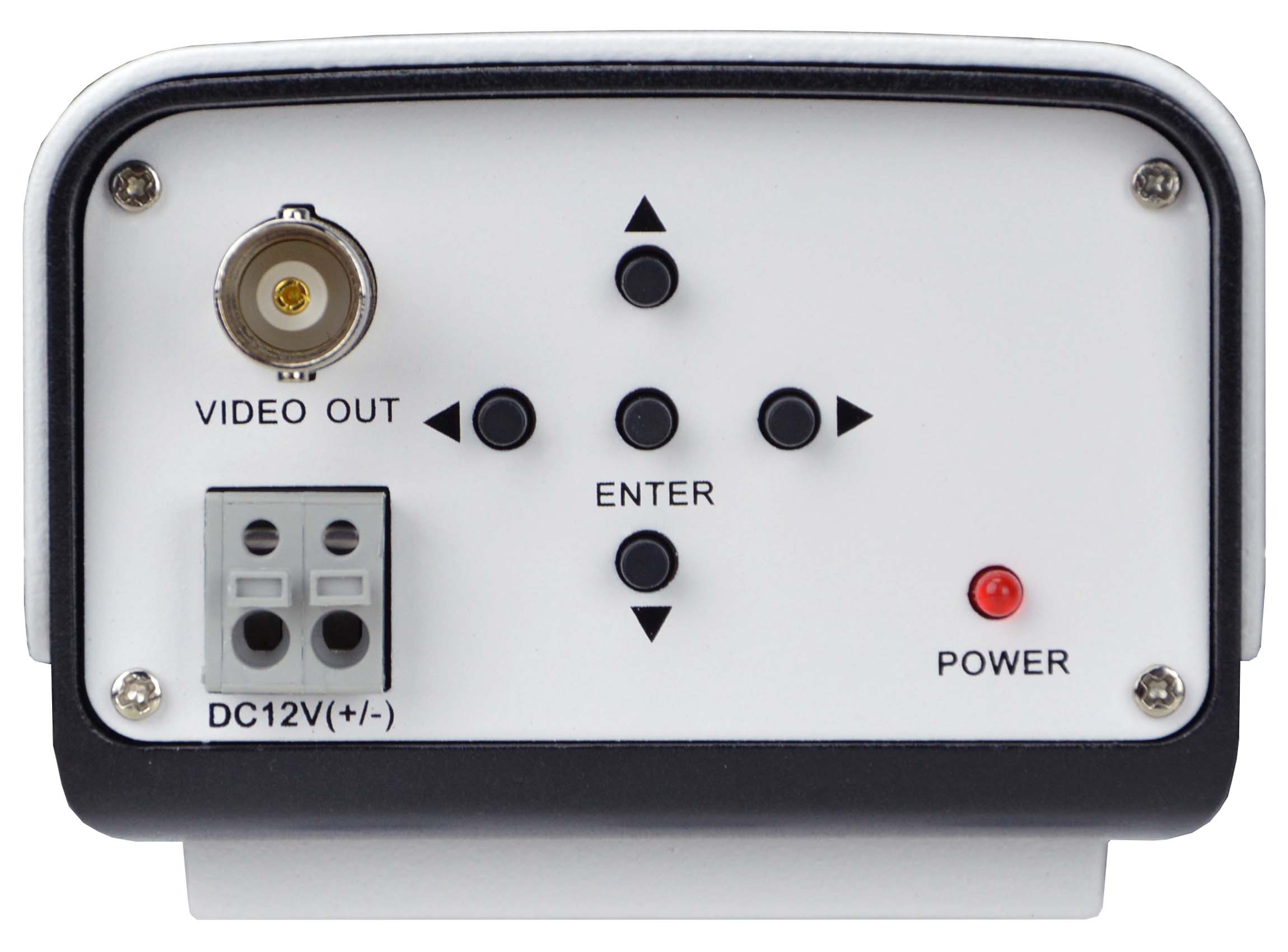

RE-TCC5 - Pannello posteriore con i pulsanti per il menu a schermo OSD

telecamera osd alta definizione

RE-TCC5E - Pannello laterale a scomparsa  con i pulsanti per il menu a schermo OSD



RE-TCC5
WDR - Wide Dynamic Range

Ripresa in controluce con telecamera standard

Ripresa in controluce con telecamera WDR (Wide Dynamic Range)



Regolatore distanza focale

Ghiera per la regolazione della distanza focale di qualsiasi obiettivo senza bisogno di utensili.




Q
ueste telecamere ad alta risoluzione sono realizzate per fornire la massima qualità nel video analogico.

Alta risoluzione
La caratteristica principale di queste telecamere è l'alta risoluzione ottenuta grazie all'impiego dei migliori CCD e chipset DSP SONY.
RE-TCC5E - 650 linee TV
RE-TCC5 - 520 linee TV
L'elevata risoluzione del CCD si traduce sul monitor in immagini molto definite, ricche di dettaglio e dai contorni netti e precisi.
E' possibile approfondire l'argomento leggendo i tutorial:

  tutorial sulla risoluzione video
  tutorial sulla scelta della risoluzione

L'alta risoluzione di queste telecamere è consigliata in tutte le applicazioni in cui si richiede la visione dettagliata di piccoli particolari.

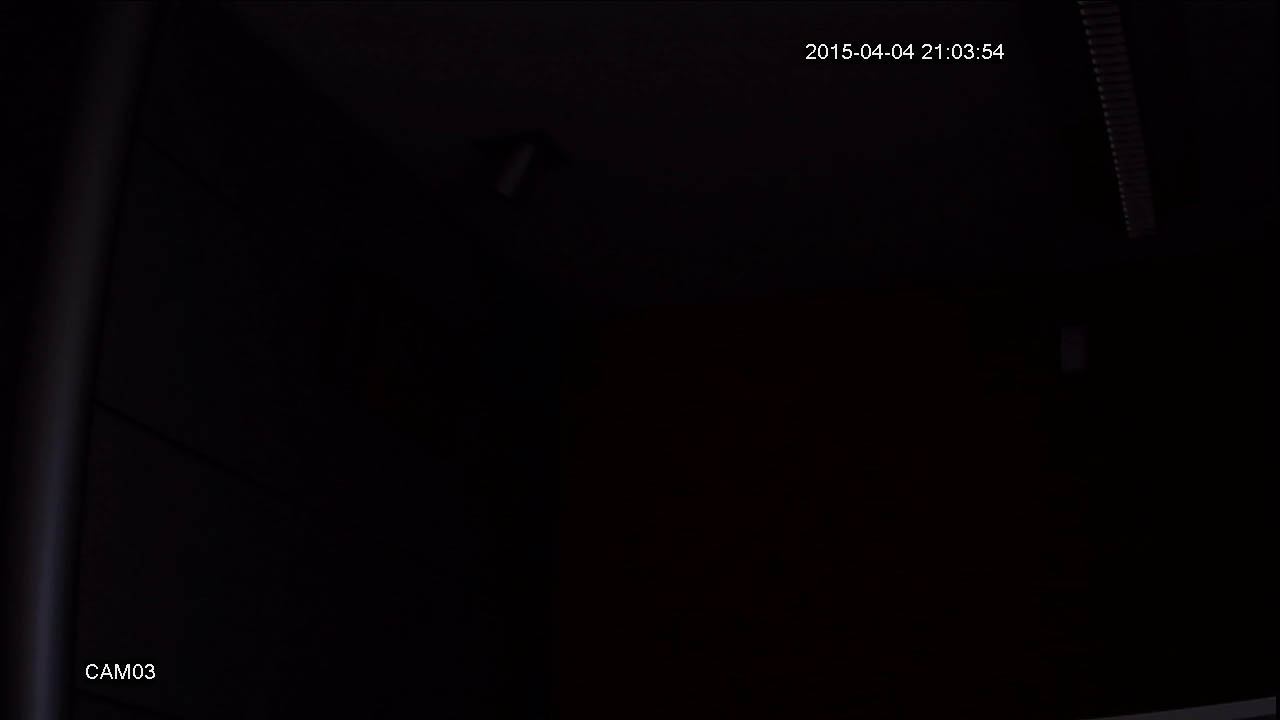

La funzione giorno/notte e DSS per bassa luminosità
Le seconda importante caratteristica delle telecamere RE-TCC5 e RE-TCC5E è l'elevata capacità di visione notturna ottenuta utilizzando  CCD SONY EXVIEW, specificatamente sviluppati per le riprese low-lux.  Entrambi i modelli offrono eccellenti prestazioni con poca luce, ma differiscono nel funzionamento

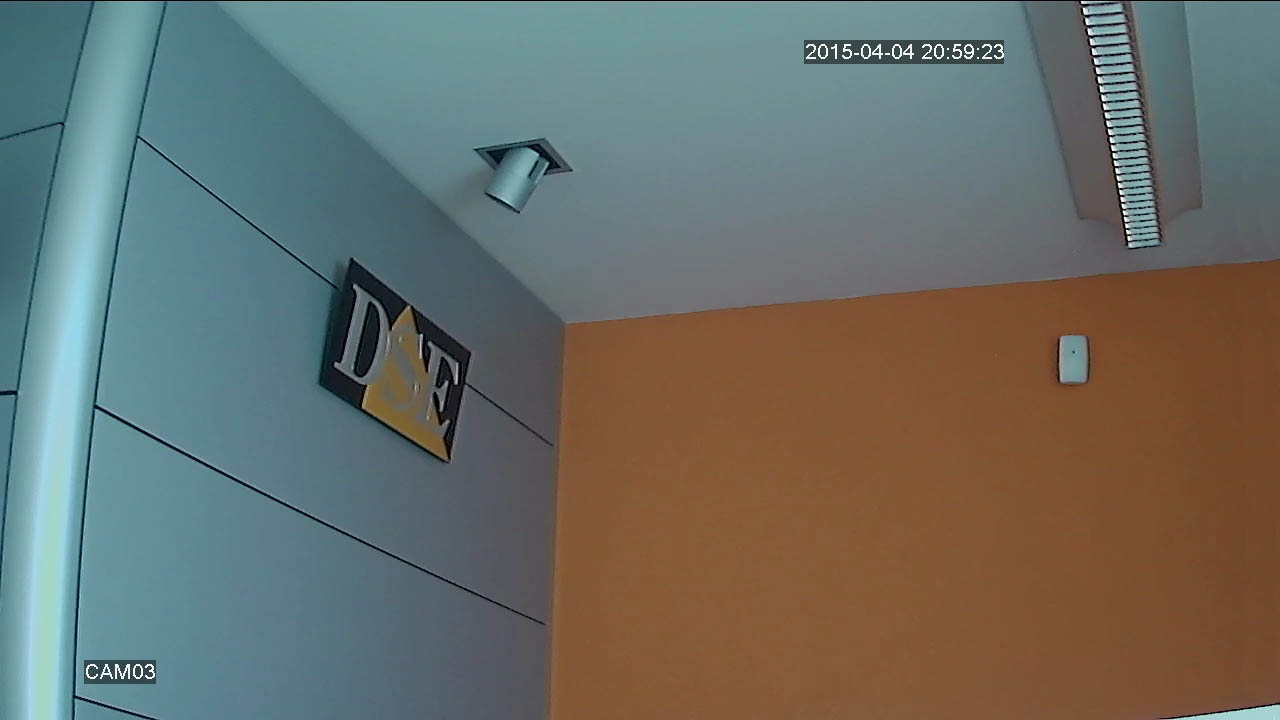

Il modello RE-TCC5 dispone di una funzione digitale denominata Digital Slow Shutter che amplifica elettronicamente la luminosità dell'immagine condensando più fotogrammi in uno singolo più luminoso e permettendo riprese ottime con illuminazioni in cui l'occhio umano non vedrebbe assolutamente nulla (0,00045 lux). Questa telecamera è ottima per riprendere ampi spazi non illuminati senza utilizzare l'illuminazione a infrarosso risulterebbe troppo onerosa.
Il modello RE-TCC5E è invece da preferirsi se considerate di utilizzare illuminatori IR per la visione notturna in quanto è dotata di funzione giorno-notte e in modalità notte è in grado di accettare l'illuminazione infrarossa degli illuminatori IR DSE, per riprese nell'oscurità più assoluta. La telecamera RE-TCC5 non può essere utilizzata con illuminatori IR.

Wide Dynamic Range per riprese in controluce
Un altro motivo per scegliere le telecamere RE-TCC5 e RE-TCC5E è l'elevata resa nelle riprese in controluce, assai superiore alle telecamere standard. Tipica situazione di controluce è la ripresa in negozi o locali dotati di ampie vetrate verso l'esterno.
Anche in questo caso le due telecamere risultano entrambe valide ma differiscono nella tecnologia utilizzata.
Il modello RE-TCC5 è dotata di un CCD Sony a doppia scansione   e consente la funzionalità WIDE DYNAMIC RANGE (WDR).
La funzionalità WDR è pensata per dare alle immagini una migliore esposizione in tutte le loro parti ed è insostituibile nella applicazioni dove si presentano situazioni di controluce.
Il CCD di questa telecamera invece di essere letto una sola volta viene letto 2 volte (double scan) con velocità di shutter diverse. In questo modo si riprendono al meglio prima le zone d'ombra e poi le zone luminose. L'elettronica della telecamera provvede poi a fondere le due scansioni in un unico frame con gamma dinamica assai superiore rispetto a una telecamera normale.
A sinistra nella pagina riportiamo un esempio di ripresa in controluce. Come si vede il WDR permette di riprendere perfettamente sia il soggetto in primo piano che lo sfondo luminoso.
Il modello RE-TCC5E possiede anch'esso delle funzionalità di compensazione del controluce, ma effettuate solo digitalmente utilizzando un CCD normale a scansione singola.
La prestazione in controluce del modello RE-TCC5L può essere superiore a una telecamera normale con BLC, ma non certo paragonabile a una telecamera con un vero CCD a doppia scansione come RE-TCC5. Per questo motivo il modello RE-TCC5 ha un costo decisamente superiore al modello RE-TCC5E.
E' bene segnalare che la maggioranza delle telecamere cosiddette WDR in commercio includono, come RE-TCC5E, un WDR solo digitale e non andrebbero utilizzate se si prevedono severe situazioni di controluce. Per maggiori informazioni:

tutorial sulla compensazione del controluce BLC e WDR

Pannello posteriore
Tutte le connessioni della telecamera sono collocate nel pannello posteriore:
Video OUT Connettore BNC per uscita video
DC 12V Jack per alimentatore 12VDC (positivo centrale)
Auto Iris Connettore per obiettivo auto-iris
LED LED di alimentazione

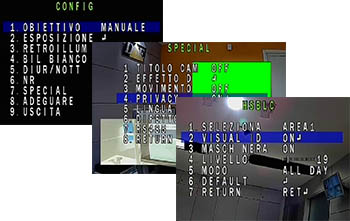

Configurazione On-Screen-Displaytelecamera sony effio 700 linee

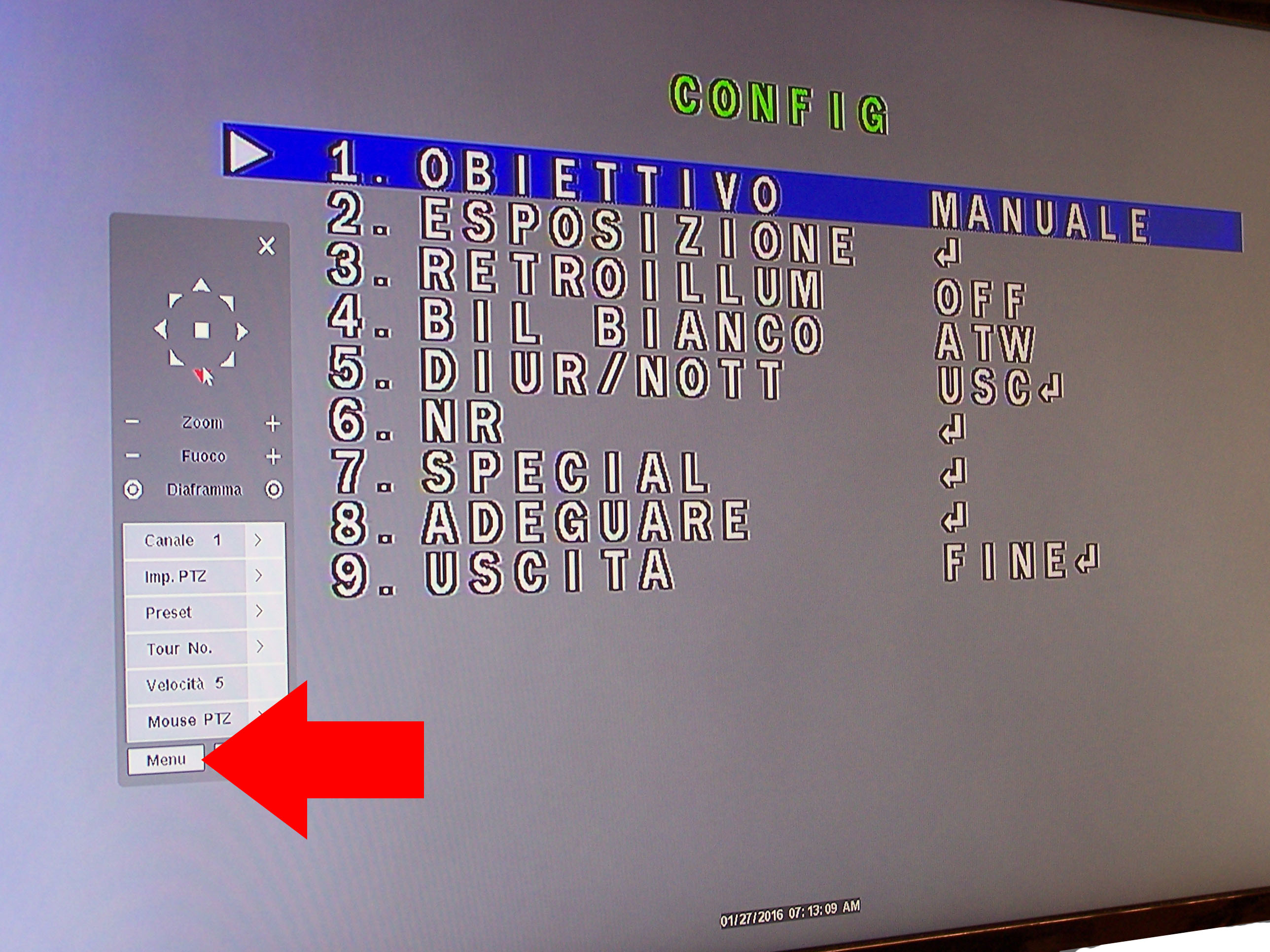

Le telecamere sono controllate da microprocessore DSP ed è possibile intervenire su numerose opzioni tramite un menu a schermo OSD.
Le telecamere sono munite di 5 pulsanti che permettono di programmare tutte le funzionalità della telecamera. Fra le principali funzioni programmabili ricordiamo le seguenti.
Bilanciamento del bianco. Diverse opzioni disponibili per rendere al meglio la tonalità del bianco a seconda del tipo di illuminazione.
  Zone Privacy - Questa funzione permette di impostare aree di mascheramento per rendere non visibili zone che si desiderano escludere dalla sorveglianza per esigenze di tutela della privacy.
Soglia Giorno/Notte - E' possibile programmare la modalità del passaggio fra la visione diurna a colori e la visione notturna in bianco/nero.
Mirror - Rotazione immagine E' possibile capovolgere l'immagine ripresa sia verticalmente che orizzontalmente (funzione mirror) in caso di riprese all'indietro o con telecamera capovolta.
DNR - Riduzione rumore - Il Digital Noise Reduction è una funzione di riduzione digitale del rumore video. Grazie a questa funzione, utile soprattutto con poca luminosità, si pulisce il segnale video dal rumore e si ottiene una maggior uniformità dei colori.
HS BLC - Antiabbagliamento - Questa funzione si utilizza nella ripresa dei veicoli e permette di oscurare i fari accessi dell'auto evitando l'abbagliamento e permettendo di continuare a riprendere l'ambiente circostante.

Regolatore di distanza focale sul corpo telecamera
Queste telecamere utilizzano un contenitore di nuova concezione grazie al quale è possibile regolare la distanza fra lente e CCD semplicemente ruotando la ghiera di regolazione sul corpo della telecamera. In questo modo è possibile regolare in pochi secondi e senza utensili la messa a fuoco di qualsiasi lente dal potente zoom al grandangolo Fish-Eye

Gli obiettivi
Queste telecamere vengono fornite senza obiettivo in modo da poterle equipaggiare con la lente più adatta alla dimensione ed alla luminosità dell'ambiente. Scegliete l'obiettivo per la vostra telecamera alla pagina obiettivi. L'attacco per l'obiettivo è del tipo C/CS. Nel valutare l'angolo di vista dell' obiettivo considerate che questa telecamera utilizza un CCD da 1/3 di pollice.

Audio
Le telecamere non dispongono di microfono a bordo; se è richiesto è possibile utilizzare il microfono esterno RE-CM2.

Cablaggio ed installazione Queste telecamere si possono collegare direttamente alla TV, monitor o videoregistratori tramite un cavo. E' possibile utilizzare il cavo già pronto RE-CT1 da 20 metri (video+audio+alimentazione) oppure, per distanze maggiori, del cavo coassiale RG59 come CV-RG59 in matasse da 100 m..
L'alimentazione è a 12VDC. Per ottenere il 12V dal 220V di norma disponibile, si fa uso di un alimentatore 220VAC / 12VDC da almeno 500 mA come il tipo RE-AL4S. oppure si utilizza un alimentatore centralizzato come  RE-AL10
Sono disponibili staffe di montaggio a muro e custodie protettive. Se si vogliono gestire diverse telecamere è possibile collegarle ad un videoregistratore digitale multicanale.
Collegando la telecamera ad un trasmettitore esterno come RE-DTX1, è possibile trasferire il segnale video senza fili.
Per i meno esperti, ma anche per chi desidera ripassare, nella sezione tutorials trovate diverse lezioni che vi spiegano come cablare ed installare correttamente un sistema TVCC a cablaggio filare.

Composizione del prodotto
  Telecamera senza obiettivo
  Anello adattatore per lenti attacco C

NOTA: Le telecamere vengono fornite prive di obiettivo, alimentatore e staffa di fissaggio che devono essere ordinati separatamente
