Riferimenti
DV-XP4
Scheda D-Vision XP
a 4 ingressi video + 2 ingressi Audio con software
D-Vision XP
12,5 f/sec per canale
DV-XP8+TV
Scheda D-Vision XP
a 8 ingressi video + 2 ingressi Audio + uscita TV, con software
D-Vision XP
12,5 f/sec per canale
DV-RT4
Scheda D-Vision RT
a 4 ingressi video + 4 ingressi Audio con software
D-Vision RT
25 f/sec per canale
DV-RT8
Scheda D-Vision RT
a 8 ingressi video + 8 ingressi Audio con software
D-Vision RT
25 f/sec per canale
VG-IO
Modulo interno con 4 uscite relè e 4 ingressi per collegamento
sensori e attivazione
dispositivi esterni
PT-811
Modulo esterno con 8 uscite logiche ed 8 ingressi su linea
seriale RS485 per interfaccia
con
dispositivi esterni
PT-908
Modulo da utilizzare per convertire le 8 uscite del modulo PT-811
in uscite relè per il comando diretto di dispositivi di potenza
SD-232485
Convertitore RS232/RS485 per comando di telecamere Speed Dome da P.C. o
per collegare i moduli esterni PT-811
Ulteriori informazioni
Dati tecnici
Tutorial sulle tecnologie di
videoregistrazione
Manuale utente
Screenshots
Prezzi
Listino prezzi
Ordina
Come ordinare
 Scarica
il software D-Vision XP/RT
completamente in Italiano per Windows 2000/XP/VISTA
Il software D-Vision è compatibile con Windows 2000/XP/Vista
|
|
 Le
telecamere a circuito chiuso possono essere collegate ad un Personal
Computer utilizzando una qualsiasi scheda per la cattura immagini. E' sufficiente
collegare l'uscita video della telecamera o del ricevitore
RadioEye®, all'ingresso della scheda di acquisizione
per vedere sul Monitor del P.C. l'immagine proveniente dalla telecamera. Una
normale scheda di acquisizione video non può andare però molto al di là di
questo. Se volete acquisire più telecamere contemporaneamente, ottenere un
video fluido, con elevato numero di fotogrammi al secondo,
video-registrare su P.C. giorni e giorni di immagini e collegarvi da un PC remoto con efficienza, avete bisogno
di un prodotto specificamente sviluppato per la telesorveglianza.
Come il sistema D-Vision.
Le schede D-Vision
Il sistema di telesorveglianza per Personal Computer D-Vision si basa
innanzitutto su una o più schede da inserirsi negli slot PCI del personal
computer. Potete usare un PC desktop da scrivania oppure un PC in case
industriale per montaggio a rack, ma non un PC portatile, che non ha slot
PCI.
Esistono 2 famiglie di schede D-Vision:
 D-Vision
XP : Capacità di acquisizione max. 12,5
fotogrammi/secondo per canale. Adatte alla maggioranza degli impieghi di
videosorveglianza per l'ottimo rapporto qualità prezzo.
D-Vision
RT : Capacità di acquisizione max. 25 fotogrammi/secondo per
canale. Adatte alle applicazioni di fascia alta, consentono di non perdere
neanche un singolo fotogramma in acquisizione garantendo fluidità identica
alle immagini televisive.
Schede D-Vision XP - 12,5 f/sec per canale
|
DV-XP4
4 ingressi video + 2 ingressi audio
Max. 12,5 fotogrammi/secondo per canale.
Questa scheda dispone di 4 ingressi video + 2 ingressi audio.
In
aggiunta è possibile usare l'ingresso della scheda audio come terzo ingresso
audio.
E' possibile collegare la scheda a 4 telecamere filari oppure a 4 ricevitori
RadioEye® RE-RX3.
E' possibile inserire in un solo PC fino a 4 schede DV-XP4. La capacità massima del
sistema sarà quindi di 16 ingressi video ed 8+1 ingressi audio
per ogni PC.
DV-XP4 ha una capacità di acquisizione PAL di 50 fotogrammi/secondo,
quindi se tutte le telecamere sono in registrazione
contemporaneamente, si ottengono 12,5 fotogrammi/secondo per canale.
Il risultato video, fluido e senza scatti, è adatto alla maggioranza
delle applicazioni di sorveglianza.
La scheda funziona con sistemi operativi Windows 2000/XP.
|
DV-XP4
4 ingressi video + 2 ingressi audio
12.5 fotogrammi/secondo per canale
Max. 4 schede per PC |
|
DV-XP8+TV
8 ingressi video + 2 audio + 1 uscita TV. Max. 12,5 fotogrammi/secondo per canale.
Questa scheda dispone di 8 ingressi video + 2 ingressi audio.
In
aggiunta è possibile usare l'ingresso della scheda audio come terzo ingresso
audio. La scheda occupa in effetti un solo slot PCI, come il modello DV-XP4,
ma dispone di 8 connettori video.
La scheda dispone anche di un'uscita TV che permette di collegare un monitor analogico
o una TV.
E' possibile inserire in un solo PC fino a 2 schede DV-XP8+TV. La capacità massima del
sistema sarà quindi di 16 ingressi video e 4+1 ingressi audio per ogni PC.
La scheda DV-XP8+TV offre le stesse funzioni di 2 schede DV-XP4 ad un
prezzo inferiore. Le uniche limitazioni sono 2 ingressi audio ogni 8
ingressi (2 DV-XP4 ne offrono 4) ed una sola scheda ingressi/uscite VG-IO
(con 2 DV-XP4 se ne possono collegare 2).
E' possibile installare su uno stesso PC schede DV-XP4 e DV-XP8+TV in
configurazione mista.
DV-XP8 ha una capacità di acquisizione PAL di 100 fotogrammi/secondo, quindi
se tutte le telecamere sono in registrazione contemporaneamente, si
ottengono 12,5 fotogrammi/secondo per canale. Il risultato video, fluido e
senza scatti, è adatto alla maggioranza delle applicazioni di sorveglianza
La scheda è compatibile con
sistemi operativi Windows 2000/XP.
|
DV-XP8+TV
8 ingressi video + 2 ingressi audio
+ 1 uscita TV
12.5 fotogrammi/secondo per canale
Max. 2 schede per PC
|
|
|
Schede D-Vision RT - 25 f/sec per canale
|
|
DV-RT4
Real-Time
4 ingressi video + 4 ingressi audio
Max. 25 fotogrammi/secondo per canale.
Questa scheda dispone di 4 ingressi video + 4 ingressi audio.
E' possibile inserire in un solo PC fino a 4 schede DV-RT4. La capacità massima del
sistema sarà quindi di 16 ingressi video e 16 ingressi audio
per ogni PC.
Le schede DV-RT4 non possono essere installate insieme alle schede
precedenti serie XP.
DV-RT4 ha una capacità di acquisizione PAL di 100
fotogrammi/secondo, quindi se tutte le telecamere sono in
registrazione contemporaneamente, si ottengono 25 fotogrammi/secondo
per canale. Il risultato video è REAL TIME, ossia fluidità analoga
alla immagini televisive, in grado di soddisfare le applicazioni di
sorveglianza più evolute.
DV-RT4 è dotata di compressione Hardware H.264, l'ultima
evoluzione nella compressione video, che consente il top delle
prestazioni senza affaticare eccessivamente PC e mezzi trasmissivi.
La scheda funziona con sistemi operativi Windows 2000/XP.
|
DV-RT4
4 ingressi video + 4 ingressi audio
25 fotogrammi/secondo per canale
Max. 4 schede per PC |
|
DV-RT8 Real-Time
8 ingressi video + 8 ingressi audio.
Max. 25 fotogrammi/secondo per canale.
Questa scheda dispone di 8 ingressi video + 8 ingressi audio.
La scheda occupa in effetti un solo slot PCI, come il modello DV-RT4,
ma dispone di 8 connettori video.
E' possibile inserire in un solo PC fino a 2 schede DV-RT8. La capacità massima del
sistema sarà quindi di 16 ingressi video e 16 ingressi audio per ogni PC.
La scheda DV-RT8 offre le stesse funzioni di 2 schede DV-RT4 ad un prezzo
inferiore.
E' possibile installare su uno stesso PC schede DV-RT4 e DV-RT8 in
configurazione mista.
DV-RT8 ha una capacità di acquisizione PAL di 200 fotogrammi/secondo, quindi
se tutte le telecamere sono in registrazione contemporaneamente, si
ottengono 25 fotogrammi/secondo per canale . Il risultato video è REAL TIME, ossia fluidità analoga
alla immagini televisive, in grado di soddisfare le applicazioni di
sorveglianza più evolute.
Come il modello precedente, anche
DV-RT8 è dotata di compressione Hardware H.264, l'ultima
evoluzione nella compressione video, che consente il top delle
prestazioni senza affaticare eccessivamente PC e mezzi trasmissivi.
La scheda è compatibile con
sistemi operativi Windows 2000/XP.
|

DV-RT8
8 ingressi video +
8 ingressi audio
25 fotogrammi/secondo per canale
Max. 2 schede per PC |
Compatibilità delle schede
E' possibile installare su uno stesso PC schede di tipo diverso, purchè
facenti parte della stessa famiglia. Per
esempio, si possono ottenere 12 ingressi video utilizzando una scheda DV-XP4
ed una scheda DV-XP8+TV. Non è invece possibile inserire in uno stesso PC
una scheda D-VisionXP ed una scheda D-VisionRT.
Le schede D-VisionXP/RT non sono compatibili con le versioni precedenti
D-Vision 5.0. Se dovete espandere un sistema realizzato con D-Vision 5.0
dovete contattare il servizio clienti.
I software DSE D-Vision - (in italiano)
Il software D-Vision
è un programma per Windows 2000/XP/VISTA che consente il
controllo di tutte le funzioni delle schede D-Vision. Immediatamente dopo la
sua installazione identificherà le schede installate nel PC, vi mostrerà le immagini provenienti dalle
telecamere e vi consentirà di gestire tutte le funzioni di
videoregistrazione e telesorveglianza.

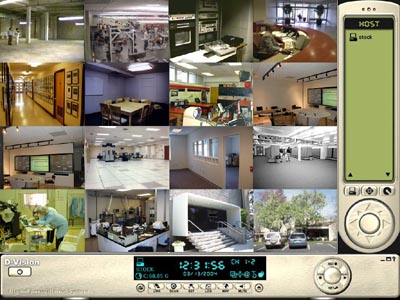

L'interfaccia grafica, nonostante il gran numero di funzioni e possibilità offerte, è molto conviviale ed è
interamente in italiano; il suo utilizzo, a livello operativo, è immediato e non richiede
training specifici. La grafica rinnovata rispetto alla precedente versione
richiama un videoregistratore e risulta conviviale fin dal primo approccio.
Il software D-Vision è fornito in 2 versioni:
 D-Vision
XP per le schede DV-XP4 e DV-XP8+TV
D-Vision
RT per le schede DV-RT4 e DV-RT8
La compressione
La compressione è la caratteristica più importante di D-Vision. Le
schede utilizzano un esclusivo algoritmo di compressione proprietario VGZ
ulteriormente ottimizzato rispetto alla versione precedente (VGX).
Si tratta dell'unico algoritmo di compressione espressamente studiato per la
sorveglianza e la registrazione di lunga durata. Garantisce il miglior
compromesso oggi possibile fra qualità d'immagine, spazio occupato su Hard
Disk ed efficacia della trasmissione video consentendo risultati non
raggiungibili con sistemi di compressione generici quali MJpeg, Wavelet etc.
I filmati VGZ, dalla durata programmabile, possono essere rivisti con il
lettore DV-Player ed esportati in AVI.
Le schede DV-RT4 e DV-RT8 Real Time utilizzano anche un potente chip di compressione
Hardware H.264 (MPEG Part 10), l'ultima evoluzione nella compressione
video digitale, che consente di realizzare un'acquisizione ad altissima
prestazione senza affaticare il PC.
Super-risoluzione 704x576
Grazie al suo esclusivo algoritmo di compressione ed all'impiego dei più
moderni chip di acquisizione, D-Vision registra e mostra le immagini
all'imbattibile risoluzione di 704x576 consentendo un chiara immagine ben definita a pieno schermo.
Non più registrazioni formato francobollo che si ottengono con i sistemi di
compressione generici o con le schede di acquisizione tradizionali e che
fanno rimpiangere il video-registratore a cassette.
Alta velocità di acquisizione
Grazie alla potenza dei suoi processori D-Vision abbatte tutte le antiche
barriere in termini di fluidità d'immagine. Installata sui veloci P.C. di
oggi, D-Vision offre finalmente, anche ad alta risoluzione (pieno schermo)
immagini fluide e continue e non più noiose sequenza di fotogrammi a scatti.
Il motore di acquisizione della serie XP ottiene fino a 12,5 fotogrammi al secondo per singola telecamera registrando 16 telecamere
contemporaneamente. Si tratta di un video fluido, senza scatti,
adatto
alla maggioranza delle applicazioni di videosorveglianza.
Le schede D-VisionRT, grazie al potente chip di
compressione H.264 acquisiscono 25 fotogrammi/secondo ossia il Real-Time
assoluto, la velocità delle immagini televisive.
Full Triplex
La registrazione delle telecamere non si interrompe durante la visione dei
filmati già registrati e neppure durante l'accesso da PC remoto. Nessuna riduzione della
sicurezza del sistema in ogni condizione d'impiego
Trasmissione immagini via LAN, Modem,
Internet
D-Vision consente l'accesso remoto tramite rete locale LAN, per
realizzare innumerevoli postazioni di controllo e registrazione su reti TCP/IP
aziendali. E' anche possibile accedere da un P.C. remoto tramite Internet o
tramite una semplice chiamata modem-modem. Da remoto è possibile vedere le immagini di tutte le telecamere, pilotare i
telecomandi (I/O) e controllare brandeggi e Speed Dome Cameras.
Le
capacità di networking di D-Vision consentono di gestire anche sistemi
molto estesi composti da numerosi PC e centinaia di telecamere. E' possibile
memorizzare impaginazioni preconfigurate dove si visualizzano sulla stessa
schermata telecamere provenienti da PC e luoghi diversi. E' disponibile,
nell'area download del nostro sito, un plug-in (DV-Webcam) che permette
anche la visualizzazione delle telecamere tramite Internet Explorer senza
installare il software D-Vision.
Video ed Audio sincronizzati in locale e
da remoto
DVision
XP registra l'audio nello stesso file VGZ del video, in modo automaticamente
sincronizzato.
E' possibile ascoltare l'audio di una telecamera semplicemente cliccando su
di essa, sia in locale che in remoto.
Rilevazione di movimento (Motion
detection) a prova di falso allarme
D-Vision è in grado di segnalare le intrusioni in aree sorvegliate,
rilevando la modifica dei pixel dell'immagine. Evolutosi nel corso delle
varie versioni, il sistema di Motion Detection di D-Vision è diventato, grazie alle
numerose opzioni di regolazione, uno strumento sensibilissimo ed al contempo
immune dai falsi allarmi. Al verificarsi di un'intrusione è possibile
attivare la registrazione, scattare delle foto, riprodurre suoni sul PC ed
attivare uscite della scheda VG-IO, nonchè effettuare chiamate telefoniche,
collegarsi a PC remoti ed inviare e-mail con allegati foto e filmati.
VG-IO - Modulo interno 4 ingressi + 4
uscite relè
Il
programma D-Vision può controllare degli ingressi
e delle uscite relè che possono servire per interagire con dispositivi
elettrici esterni.
Attraverso le uscite relè è possibile ad esempio far suonare una
sirena o accendere una l ampada
o aprire/chiudere una porta. Si possono attivare le uscite in seguito ad
un'intrusione, oppure manualmente dal software locale o da un P.C. remoto.
Gli ingressi possono servire per collegare ad esempio l'uscita di
allarme di un sistema antifurto, oppure un sensore a infrarossi, o un
contatto su una porta, per avviare con esso la registrazione.
La scheda VG-IO è dotata di 4 ingressi e 4 uscite relè ed è collegabile
direttamente alla scheda D-Vision tramite un flat cable. Ogni scheda DV-XP4, DV-XP8+TV, DV-RT4 accetta una scheda VG-IO.
La sola scheda DV-RT8 ne può ospitare 2.
PT-811 + PT-908
- Modulo esterno 8 ingressi + 8
uscite relè su doppino seriale RS485
Il
modulo PT811 offre 8 ingressi ed 8 uscite Open Collector
completamente controllabili da software D-Vision. A differenza del
modulo interno VG-IO, il modulo PT-811 si collega alla porta COM del P.C.
con un doppino twistato. E' necessario convertire l'uscita seriale del PC in
RS485 tramite il convertitore SD-232485 da ordinare a parte (vedi sotto).
E' possibile installare fino a 32 moduli PT-811 sulla stessa linea RS485
impostando un diverso indirizzo con l'apposito software di configurazione.
Il
modulo relè PT-908 può essere cablato al PT-811 per convertire le uscite di
tensione in uscite relè in grado di comandare direttamente dispositivi di
potenza.
Questi moduli sono utili quando i dispositivi da collegare sono distanti dal
PC oppure quando è richiesto un numero di ingressi/uscite superiore a quello
ottenibile con le schede interne VG-IO.
Controllo di telecamere Speed-Dome
D-Vision XP e D-Vision RT possono controllare direttamente i
movimenti delle telecamere motorizzate Speed Dome, sostituendosi alla consolle di
comando.
Il doppino twistato RS485 che viene utilizzato per il comando delle
Speed-Dome, si collega alla porta COM del PC con
l'interfaccia SD-232485 (da acquistare a parte)
Per impartire i comandi si utilizza una consolle virtuale sul lato destro
dello schermo azionabile semplicemente con il mouse.
Il collegamento con le telecamere Speed Dome DSE tipo SD-22 e SD-27 è
immediato e molto completo, tanto da consentire addirittura l'impostazione
dei preposizionamenti da software. D-Vision contiene però anche i più
comuni protocolli in commercio per controllare le più diffuse telecamere SPEED-DOME
di altri costruttori.
SD-232485 - Interfaccia seriale
 Il
software D-Vision può dialogare con unità esterne quali telecamere speed-dome
e moduli ingressi/uscite. La connessione si effettua
con un semplice doppino twistato utilizzando il collegamento seriale RS-482.
A differenza del comune formato RS232 utilizzato nel collegamento seriale
fra PC, il BUS RS485 consente cablaggi lunghi fino a 1 200 metri di
lunghezza.
Se il PC da voi utilizzato dispone, come quasi sempre, di sole porte seriali
RS232, dovete acquistare il convertitore SD232485 che potrete inserire
direttamente sulla porta seriale COM del PC e vi permetterà di collegare il
doppino twistato direttamente alla sua morsettiera (A/B).
La composizione del prodotto
Nel
codice di ordinazione è compresa la scheda PCI, il CD di
installazione ed il manuale in italiano in formato elettronico.
Il CD contiene i driver
per la scheda, il software D-Vision per la gestione ed il software D-Vision
Server che consente il collegamento remoto via LAN o Internet (non serve per
la connessione remota via modem).
E' anche incluso il programma lettore (DV-Player)
per i video VGZ, che consente la visione dei files anche senza disporre del
programma D-Vision e con il quale è possibile anche la trasformazione dei
files VGZ in AVI.
Completa la dotazione il cavetto per il collegamento opzionale del watchdog.
Alcune
schermate dimostrative
del software D-Vision
Cliccando
il CD qui a sinistra potrete vedere alcune schermate esemplificative di
D-Vision.
Il software D-Vision XP/RT, in versione completa e funzionante, è
anche scaricabile nell'area download
Le principali funzioni
Monitor
multifunzionale |
Visualizzazione in
real-time di una telecamera a pieno schermo o di più telecamere
contemporaneamente (Fino a 16) anche provenienti da PC remoti. E' anche disponibile la funzione di
scansione ciclica programmabile. E' possibile mostrare in sovrimpressione data, ora, nome delle telecamera e della scheda, scegliendo
il colore del carattere.
E'
possibile lo zoom digitale sulle immagini acquisite. |
|
Videoregistrazione |
Ogni telecamera registra
pratici files compressi, di durata pro-grammabile, molto comodi
da consultare ed archiviare. L’esclusivo algoritmo di compressione
consente di registrare su di un normale Hard Disk centinaia di ore
di registrazione continua. E' possibile riservare un certo spazio dell'Hard-Disk
per il buon funzionamento di Windows e degli altri programmi ed
utilizzare tutto il rimanete per la registrazione, dove D-Vision
registrerà ininterrottamente.
E’ possibile scegliere
dimensione, risoluzione e time-lapse dei video in modo da
contenere sempre sul proprio Hard Disk il tempo di registrazione
richiesto. D-Vision consente di acquisire immagini alla notevole
risoluzione di 704x576. |
|
Audio |
D-Vision
registra Video ed Audio sincronizzati nello stesso file. E' possibile
riprodurre l'audio in tempo reale anche da remoto. |
|
Trasmissione video via
modem |
D-Vision consente di inviare
le immagini ad un computer remoto tramite modem. Il software
D-Vision deve essere in esecuzione se entrambi i P.C. E' possibile
selezionare le telecamere, agire sui parametri di visualizzazione ed
attivare le uscite del modulo ingressi/uscite. |
|
Trasmissione video via
rete locale (LAN) |
D-Vision consente di inviare
le immagini a diversi computer remoti collegati in rete (LAN).
Viene utilizzato un apposito programma server fornito nel CD di D-Vision.
Questa funzione fornisce alle aziende un'interessante possibilità di
sorveglianza multipunto svolta sfruttando la rete LAN esistente. |
|
Trasmissione video via
Internet (TCP/IP) |
D-Vision consente di inviare
le immagini a diversi computer remoti collegati in Internet.
Viene utilizzato un apposito programma server fornito nel CD di D-Vision.
E' consigliabile sottoscrivere un abbonamento ADSL che disponga di
un collegamento 24 ore su 24 con indirizzo IP preferibilmente fisso. Potrete sorvegliare
i vostri locali da ogni parte del globo. E' disponibile un
plug-in (DV-Webcam) che permette anche la visualizzazione delle
telecamere tramite Internet Explorer senza installare il software
D-Vision. |
|
Telecomandi da remoto |
Una volta
effettuato l'accesso remoto è possibile visualizzare le telecamere a
piacere, ma anche attivare e disattivare le uscite, così come
controllare i brandeggi e le dome camera. E' anche possibile
accedere al database remoto ed importare video ed immagini. Tutto senza
interrompere la registrazione in corso (Full Triplex). |
|
Rilevazione di movimento e generazione
allarmi |
E’ possibile programmare,
per ogni telecamera, diverse aree sensibili (maschere) al variare delle quali
(intrusione) viene generato un allarme. Agli allarmi è possibile
abbinare suoni WAV locali, videoregistrazione, chiamate telefoniche
vocali o verso P.C. e uscite del modulo I/O. E' anche possibile inviare
e-mail per mettere film ed immagini al sicuro in un PC lontano. Un sofisticato sistema di
regolazione della sensibilità consente di evitare falsi allarmi dovuti
alla variazione della luminosità. |
|
Inserimento e disinserimento
degli allarmi |
E' possibile
l'Inserimento/Disinserimento della rilevazione del movimento sulla base
di un calendario totalmente programmabile. E' anche possibile attivare
la rilevazione del movimento con un contatto esterno (con modulo I/O). |
|
Mappe interattive |
Gestione di
mappe
personalizzabili (immagini BMP a cura del cliente) dove inserire le
icone delle varie telecamere. Il colore dell’icona consente di capire
rapidamente quali telecamere stanno registrando, quali sono a riposo e
quali hanno rilevato un’intrusione (allarme). Le mappe sono interattive
e permettono di visualizzare il video proveniente da una telecamera
semplicemente cliccandone l'icona. |
|
Password di accesso |
L’accesso a
D-Vision può
essere controllato tramite diversi livelli di password con
livello di accesso al sistema finemente programmabile |
|
Memoria allarmi
ed accessi utente |
D-Vision
registra in una memoria storica ogni allarme ed ogni accesso utente, sia
locale che remoto. Risulta semplice rivedere ogni filmato legato ad ogni
evento. |
|
Calendario di registrazione
|
E’ possibile avviare la
registrazione di ogni telecamera automaticamente sulla base di una
programmazione automatica a calendario. E' anche possibile
attivare la registrazione tramite un contatto esterno. |
|
