NOTE GENERALI
 Il cavo coassiale
tradizionale
Il cavo più diffuso nel cablaggio delle
telecamere a circuito chiuso è di tipo coassiale, come quello rappresentato
a fianco. Il tipo più comune è denominato RG59 e consente il trasporto
del segnale video fino ad alcune centinaia di metri.
Il cavo twistato
Il cavo twistato viene sempre più
largamente utilizzato in sostituzione del cavo coassiale nel cablaggio delle
telecamere a circuito chiuso. Invece di un solo conduttore protetto da una
calza metallica (trasmissione sbilanciata) si utilizza un cavo composto da
due conduttori intrecciati, del tipo utilizzato nelle reti informatiche o
telefoniche (trasmissione bilanciata). I vantaggi del cavo twistato sono una
maggior portata di trasmissione e la possibilità di condurre più telecamere
su un solo cavo contenete più coppie.
Per poter utilizzare un cavo twistato nel collegamento TVCC è necessario
disporre di due convertitori, uno da porre vicino alla telecamera
(trasmettitore) ed uno all'altro capo del cavo (ricevitore). Questi
dispositivi hanno la funzione di bilanciare il segnale sbilanciato della
telecamera e di sbilanciarlo nuovamente all'arrivo. Per questo questi
convertitori vengono anche
chiamati BALUN (balanced-unbalanced)
Che cavo utilizzare con i convertitori
DSE
Il cavo raccomandato per l'utilizzo dei
convertitori DSE è il classico cavo
per
le reti informatiche CAT-5 UTP a 8 conduttori non schermato.
E' possibile condurre fino a 4 telecamere su un solo cavo utilizzando le 4
coppie twistate.
E' possibile anche utilizzare cavi diversi sia schermati che non schermati
ed in vari materiali; la sola condizione è che i conduttori siano
intrecciati a coppie. Va ricordato tuttavia che l'impiego di cavi diversi dal CAT-5 UTP può portare
una riduzione anche drastica delle prestazioni di trasmissione dichiarate.
Convertitori attivi e passivi
La gamma DSE comprende modelli passivi, che non
richiedono alimentazione e modelli attivi, di maggior portata, con
alimentazione 12VDC. In entrambe le soluzioni sono disponibili modelli per
il solo segnale video a altri in grado di condurre anche audio,
alimentazione e bus RS485 per comando speed dome.
BALUN PASSIVI
RE-BNCRJ1
Convertitore passivo
solo video
portata 400/600 m.

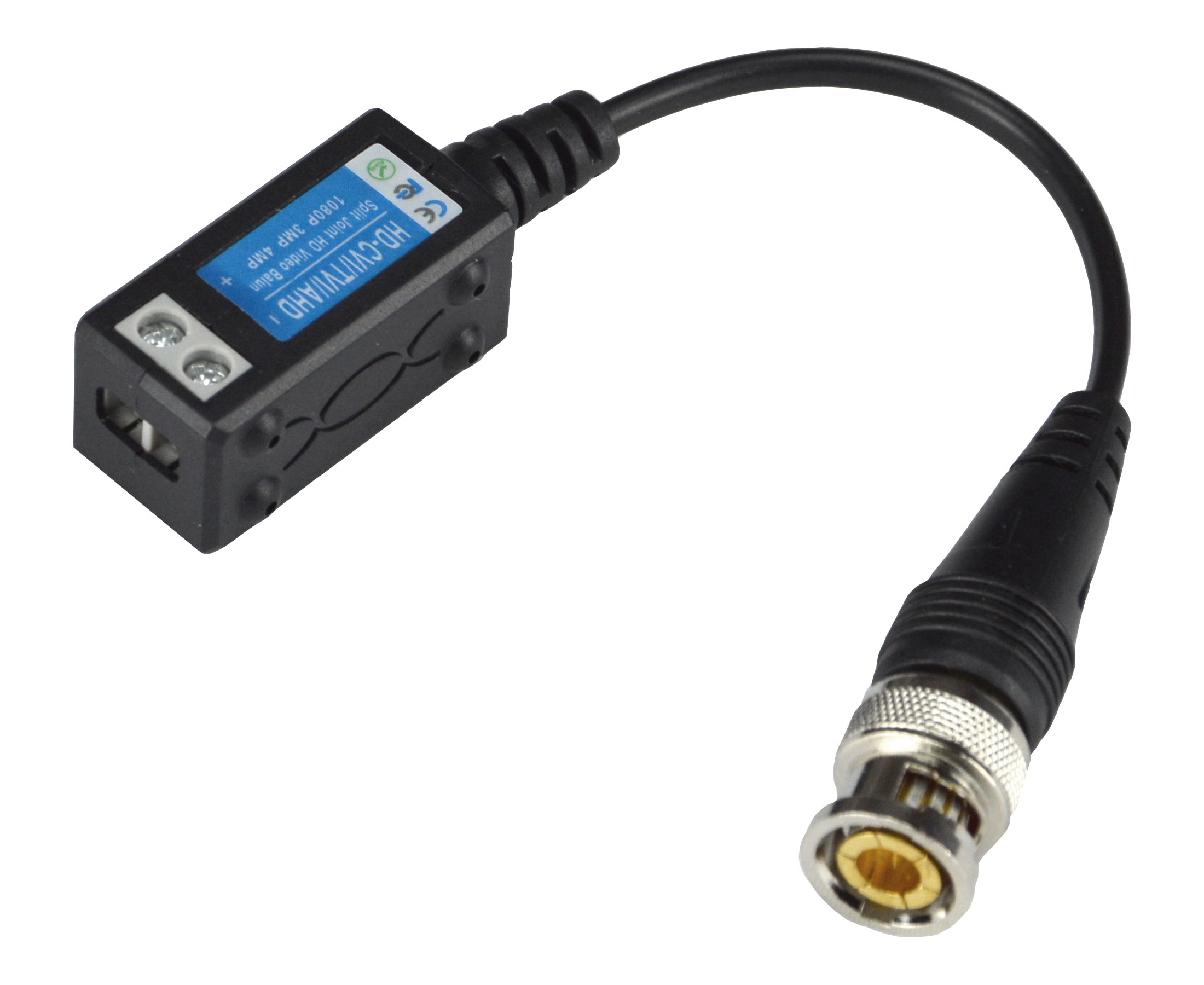

Il convertitore passivo RE-BNCRJ1 è il convertitore per cavo twistato più
semplice e pratico da utilizzare in quanto non richiede alimentazione esterna.
Esso dispone da un lato di un connettore BNC per il collegamento del
dispositivo video (telecamera e monitor) e dall'altro di una morsettiera a 2
posti che permette di avvitare direttamente una coppia a scelta fra le 4
contenute all'interno del cavo CAT5 UTP.
E' necessario acquistare 2 convertitori per ogni telecamera ai due capi del
cavo twistato. Il dispositivo è infatti reversibile e funziona da
trasmettitore quando posto vicino alla telecamera e da ricevitore quando
posto vicino al monitor
La massima lunghezza del cavo consentita
è di 600 metri nel trasporto di un segnale B/N e di 400 metri
con segnale a colori.

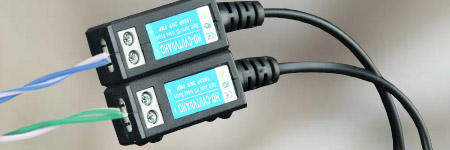

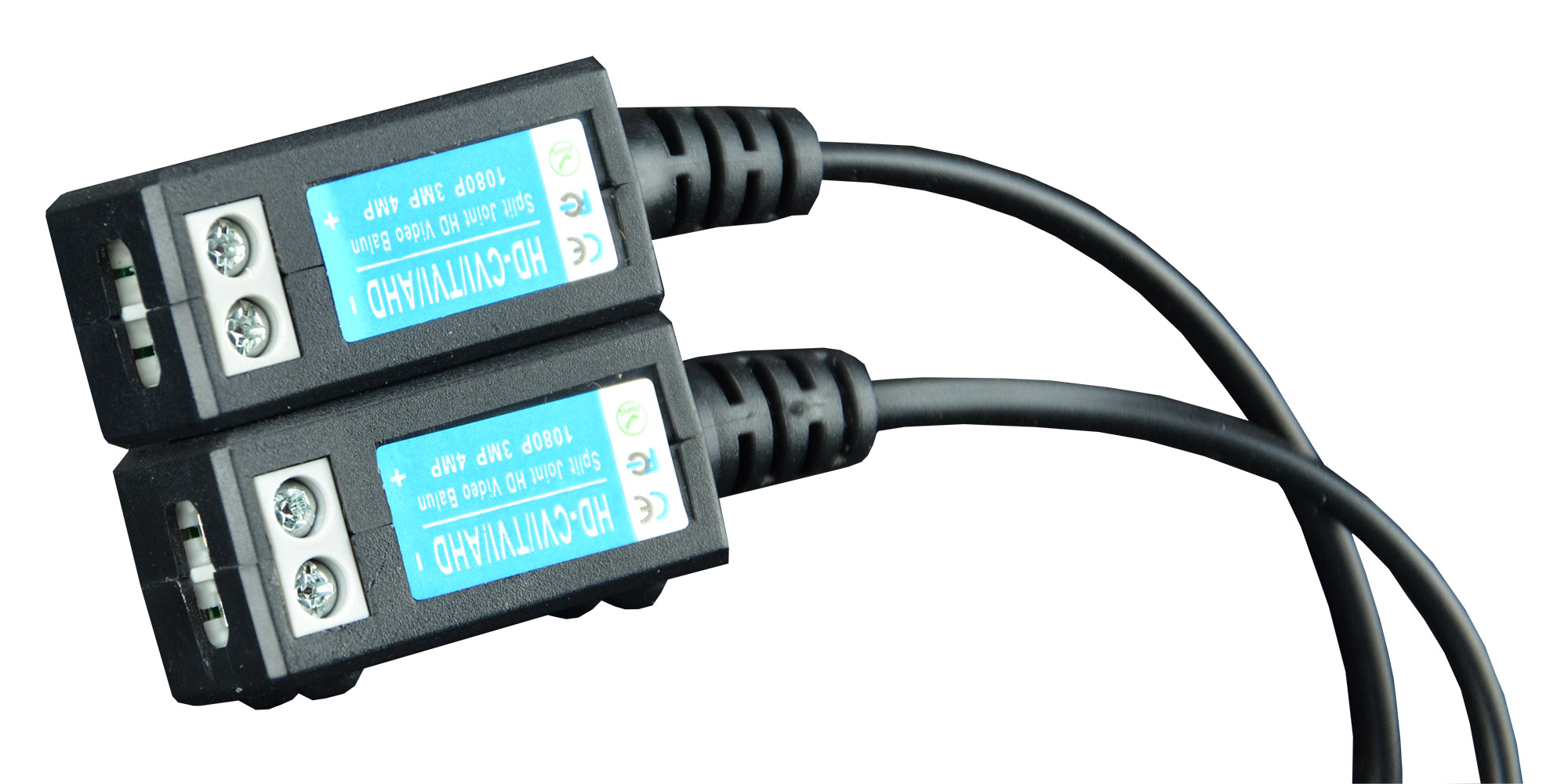

RE-BNCRJ1E
Convertitore passivo
solo video
portata 400/600 m.
Modello analogo al precedente ma con incluse protezioni control le
sovratensioni di rete, e per questo consigliato nei cablaggi che transitano
all'esterno. A differenza del precedente modello, il convertitore
RE-BNCRJE ha il connettore BNC montato su un cavo di circa 10 cm. che può
rivelarsi comodo in alcune situazioni installative.
RE-BNCRJ1A
Convertitore passivo
video+audio+12VDC
portata 100 m.
Il convertitore passivo RE-BNCRJ1A è analogo al modello
Re-BNCRJ1, ma oltre
a condurre su cavo twistato il segnale video è in grado di gestire anche il
segnale audio e l'alimentazione 12VDC.
Con questo convertitore si utilizza un cavo CAT5 UTP per ogni telecamera e
non è necessaria alcuna altra connessione.
A differenza del modello precedente, il prodotto viene venduto a coppie in
quanto il modulo trasmittente e il modulo ricevente non sono uguali. Il
modulo trasmittente (lato telecamera) dispone di un ingresso video BNC da
collegarsi direttamente alla telecamera, un connettore audio RCA e un jack
di alimentazione 12VDC. Il modulo ricevente (lato monitor,DVR) dispone di
un'uscita video BNC, un'uscita audio RCA e una presa 12VDC a cui collegare
l'alimentatore 12V per la telecamera.
Il cavo UTP si collega ai 2 moduli con il classico connettore LAN RJ45 e non
può superare la lunghezza di 100 m. a causa della necessità di conduzione
dell'alimentazione 12VDC.
La confezione contiene la coppia trasmittente/ricevente per una telecamera.
BALUN ATTIVI
RE-BNCRJ2L
Convertitore attivo
solo video
portata 2400/3000 m.
A differenza dei modelli passivi precedenti il modello RE-BNCRJ2L possiede
un circuito di amplificazione attivo che consente di raggiungere una maggior
distanza di trasmissione di 2400 m. a colori / 3000 m. in B/N.
Il sistema di compone di un modulo trasmettitore e un modulo ricevente.
Entrambi richiedono l'alimentazione a 12VDC (Alimentatore RE-AL4S non
fornito - da acquistarsi a parte)
Su ogni modulo si può selezionare la potenza di amplificazione in modo da
adattarla alla reale distanza del cablaggio.
RE-BNCRJ2
Convertitore attivo
video+audio+BUS RS485
portata 1500/2400 m.
Il convertitore attivo RE-BNCRJ2 è un dispositivo attivo analogo al precedente
ma oltre a condurre su cavo wistato il segnale video è in grado di gestire
anche il segnale audio e un eventuale BUS dati RS485 per il comando di
telecamere speed dome.
Sia
trasmettitore che ricevitore necessitano di alimentazione 12VDC
(alimentatori 220VAC compresi).
La massima portata di trasmissione è di 2400 m. per trasmissione in B/N e 1500
m. a colori.
Di seguito, per maggior chiarezza, si
riporta il dettaglio delle
connessioni:
Lato ingresso del trasmettitore
(verso la telecamera):
 Ingresso
video BNC da collegare alla telecamera
Ingresso
Audio (RCA) da collegare alla telecamera con audio
Morsettiera
di alimentazione 12VDC per la telecamera
Lato uscita del trasmettitore (cavo
twistato):
Connettore
alimentazione 12VDC
Selettore
del livello di amplificazione (Low/Medium/High)
Morsettiera
per il collegamento di un cavo LAN CAT5 UTP a 8 coppie (2 morsetti video - 2 morsetti Audio -
2 morsetti D1+/- per un eventuale controllo seriale di una telecamera Speed
Dome - 2 morsetti D1+/- per un eventuale sensore di allarme.
Lato ingresso del ricevitore (cavo
twistato)
Microinterruttori
per la selezione dell'amplificazione per portata da 300 a 2400 m.
Trimmer
di regolazione luminosità immagine
Morsettiera
da collegarsi analogamente al
trasmettitore.
Lato uscita del ricevitore (verso
il monitor)
Uscita
video BNC da collegare al monitor
Uscita
video BNC secondaria (es. per videoregistratore)
Uscita
Audio RCA da collegare all'altoparlante del monitor
Connettore
alimentazione 12VDC e morsetto di terra
|
