RE-PR1
Protezione video BNC per telecamere collegate con cavo
coassiale
RE-PR2
Protezione video RJ45 per telecamere collegate con doppino
twistato
RE-PR3
Protezione video BNC e linea seriale RS485 per telecamere
speed-dome
BNC, CAT5, DATI
no alimentazione
protezione 5000A
intervento 100 ns.
lunga durata
RE-BNCG1
Protezione contro disturbi dovuti a ground loop per telecamere
collegate con cavo coassiale
BNC
no alimentazione
no messa a terra
|
|
Le
telecamere a circuito chiuso sono dispositivi alquanto delicati e sensibili
a diverse problematiche di natura elettromagnetica.
In primo luogo le sovratensioni
provenienti dal cablaggio video possono avere effetti
distruttivi molto gravi sui circuiti della telecamera. Macchine elettriche, sistemi di illuminazione,
scariche atmosferiche, cortocircuiti, possono generare picchi di tensione di
varia durata e natura in grado di distruggere irreparabilmente, in una
frazione di secondo, qualsiasi telecamera, spesso senza neppure lasciare una
traccia evidente.
La presenza di sovratensioni occasionali in un impianto TVCC genera
frequenti danneggiamenti delle telecamera con sparizione improvvisa del
segnale video, senza che si verifichino fenomeni anomali di preavviso. Spesso
l'elevata quantità di guasti viene
erroneamente imputata dall'utente a una scarsa qualità del materiali.
Anche i ritorni di terra sono
pericolosi in un sistema TVCC, soprattutto in impianti di
medio/grandi dimensioni.
Piccole correnti parassite possono fluire lungo la calza del cavo coassiale,
sfruttando le differenze di potenziale fra i diversi punti di terra
dell'impianto e generando disturbi video indesiderati (Vedi
tutorial).
I dispositivi di protezione DSE sono progettati espressamente per la
protezione delle telecamere a circuito chiuso, sia a cablaggio tradizionale
su cavo coassiale che su doppino twistato.
RE-PR1/2/3 Protezioni contro sovratensioni
RE-BNCG1 Protezione contro ritorni di terra
RE-PR1 protezione contro
sovratensioni
Cavo
coassiale
Protezione ingresso
video BNC

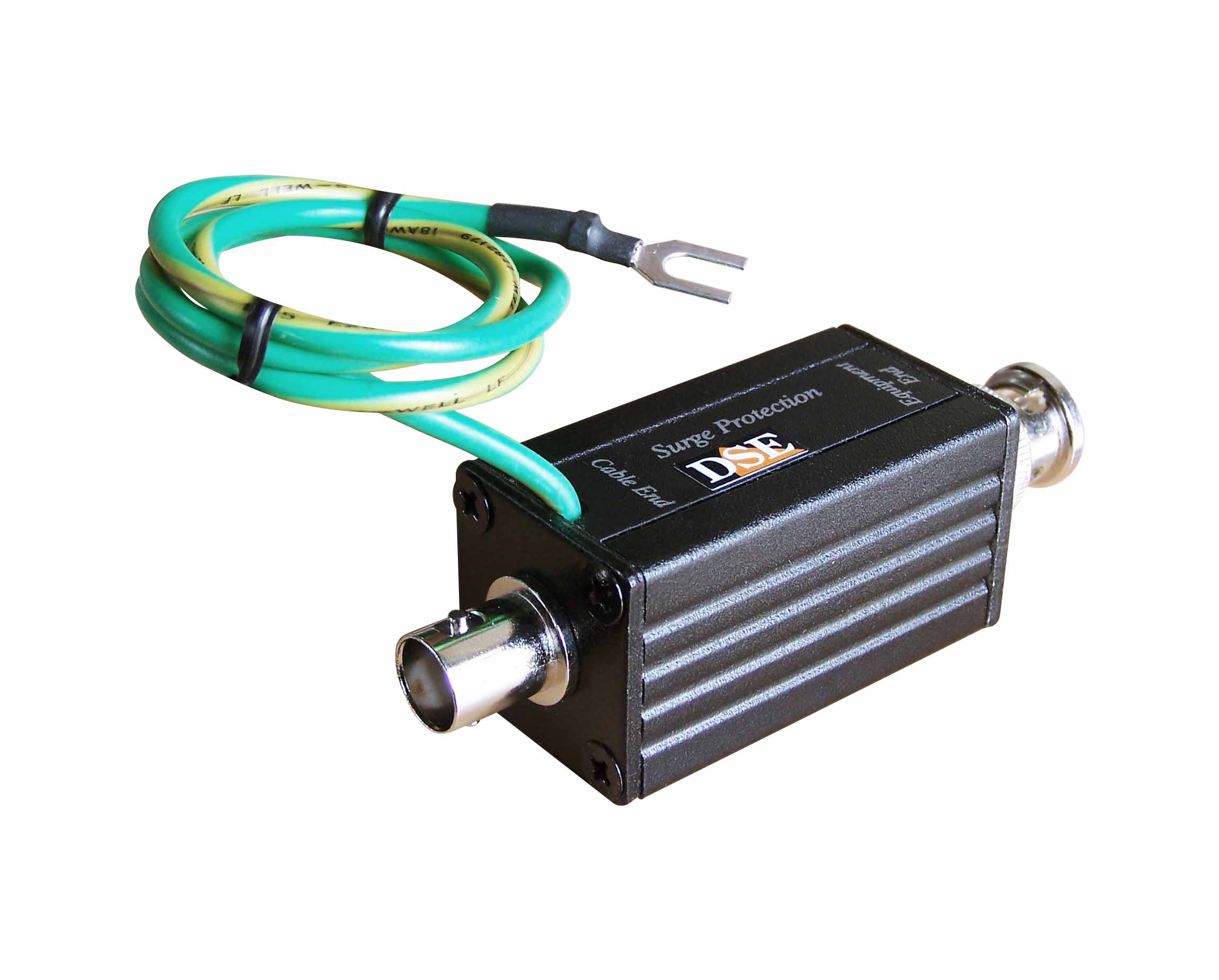

Il modulo di protezione RE-PR1 si collega all'estremità del cavo
coassiale video, subito prima del dispositivo che si intende proteggere
(telecamera, monitor, videoregistratore etc.). A tale scopo è munito di un
connettore BNC femmina per il collegamento al cavo e un connettore BNC
maschio per il collegamento all'apparecchiatura. Vi è inoltre un cavo di
terra che deve essere obbligatoriamente collegato ad una messa a terra
efficiente affinché il dispositivo possa esercitare la protezione in modo
adeguato.
In caso di sovratensione, la protezione RE-PR1 è in grado di intervenire in
100 ns. e interrompere correnti di guasto fino a 5000A. La protezione è in
grado di resistere a circa 300 sovracorrenti da 100 A prima di dover essere
sostituita.
Il dispositivo non richiede alimentazione.
Dimensioni: 25x25x78 mm. Peso: 80 gr.
RE-PR2 protezione contro
sovratensioni
Cavo twistato
Protezione ingresso
video RJ45 su doppino twistato

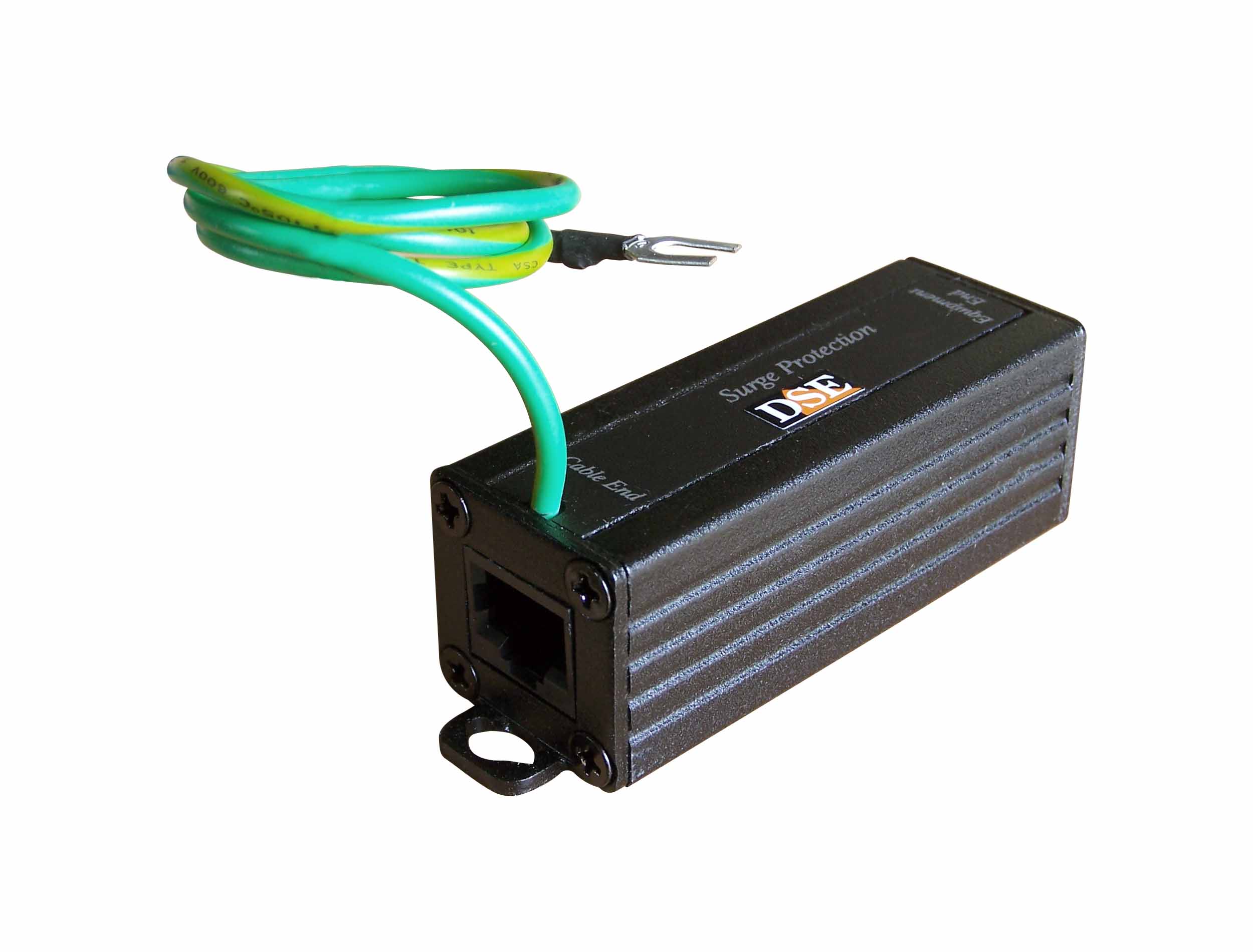

Il modulo di protezione RE-PR2 possiede le stesse caratteristiche
di protezione del modello RE-PR1, ma è sviluppato per proteggere le
trasmissioni video su cavo twistato che si effettua utilizzando gli appositi
convertitori balun. E' possibile
utilizzare il modulo RE-PR2 sia con i convertitori passivi RE-BNCRJ1 che i
convertitori RE-BNCRJ2.
Il modulo RE-PR2 si collega fra il cavo CAT5 in arrivo e il convertitore
RE-BNCRJ1/2, a sua volta collegato al dispositivo da proteggere (telecamera,
monitor, videoregistratore etc.). Per questo il modulo è munito di 2 prese
RJ45 (IN-OUT).
E' anche compreso un cavo di terra che deve essere obbligatoriamente
collegato affinché il dispositivo possa esercitare la protezione in modo
adeguato.
Il dispositivo non richiede alimentazione.
Dimensioni: 25x25x85 mm. Peso: 90 gr.
RE-PR3 protezione contro
sovratensioni
Cavo coassiale e bus RS485
Protezione ingresso
video BNC e linea seriale RS485 per telecamere speed-dome

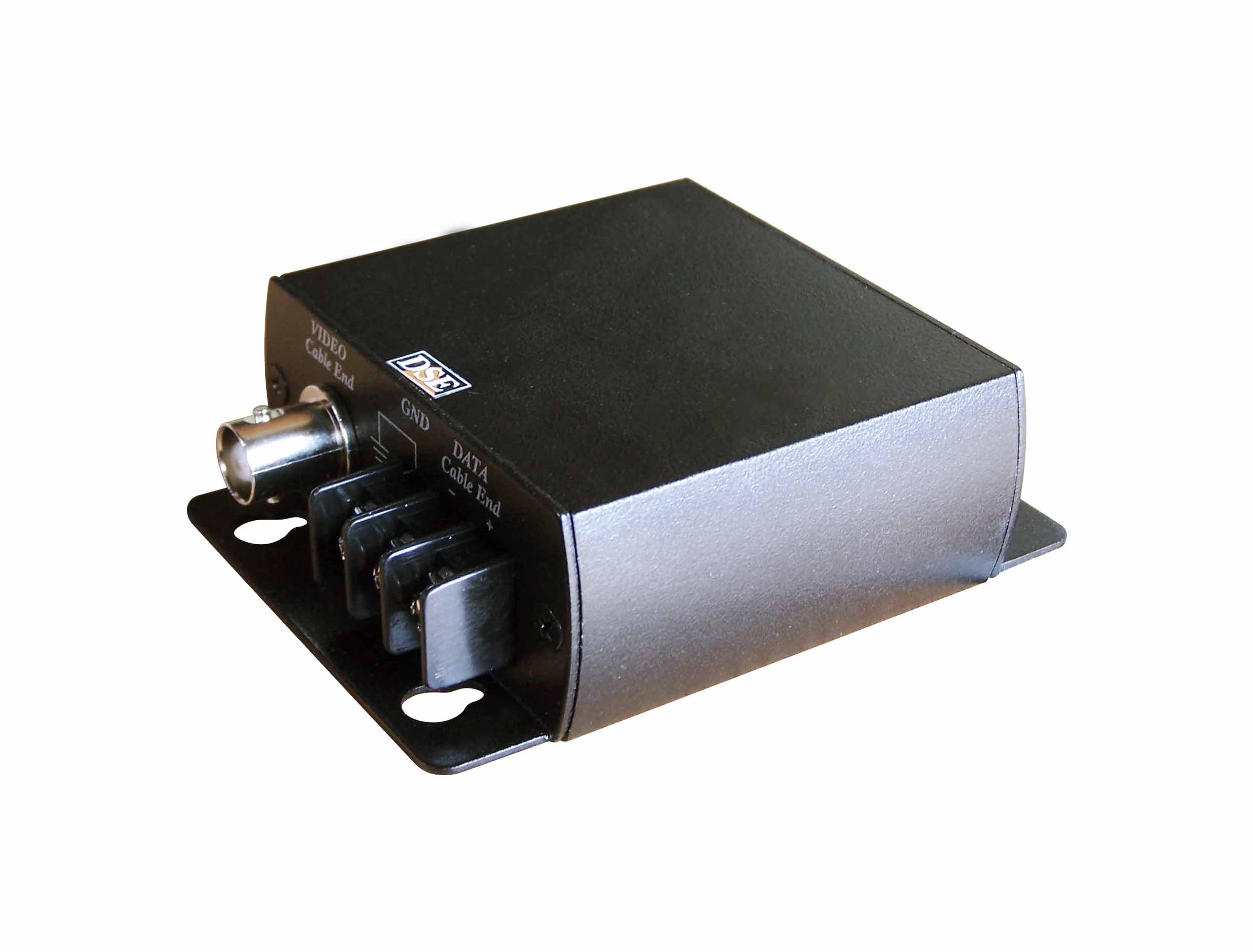

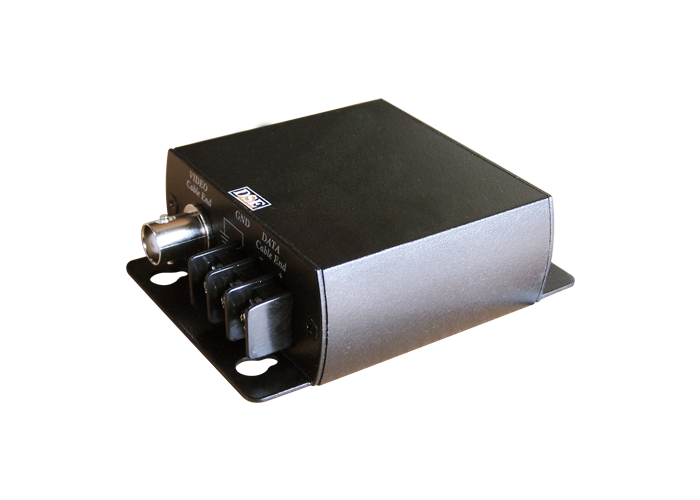

Il modulo di protezione RE-PR3 è analogo al modulo RE-PR1 ma
fornisce, oltre alla protezione del segnale video BNC, anche la protezione
di una linea dati RS485, di regola utilizzata per il comando di telecamere
speed-dome.
Il dispositivo si collega fra il cavo video/RS485 in arrivo e la telecamera
speed dome e ne protegge sia il circuito video che il controllo del
brandeggio.
Sono presenti 2 connettori BNC femmina (IN/OUT), 2 morsetti DATA IN e 2
morsetti DATA OUT. E' anche presente un morsetto di terra che deve
essere obbligatoriamente collegato affinché il dispositivo possa esercitare
la protezione in modo adeguato.
Il dispositivo non richiede alimentazione.
Dimensioni: 67x27x87 mm. Peso: 136 gr.
RE-BNCG1 protezione contro ritorno di
terra
Cavo
coassiale
Protezione ingresso
video BNC

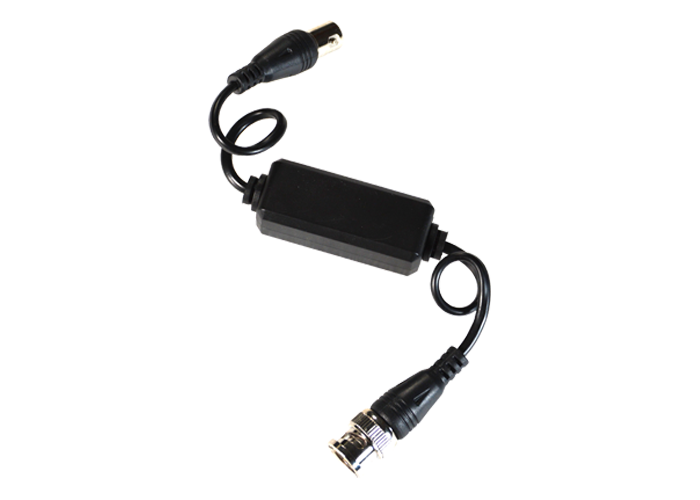

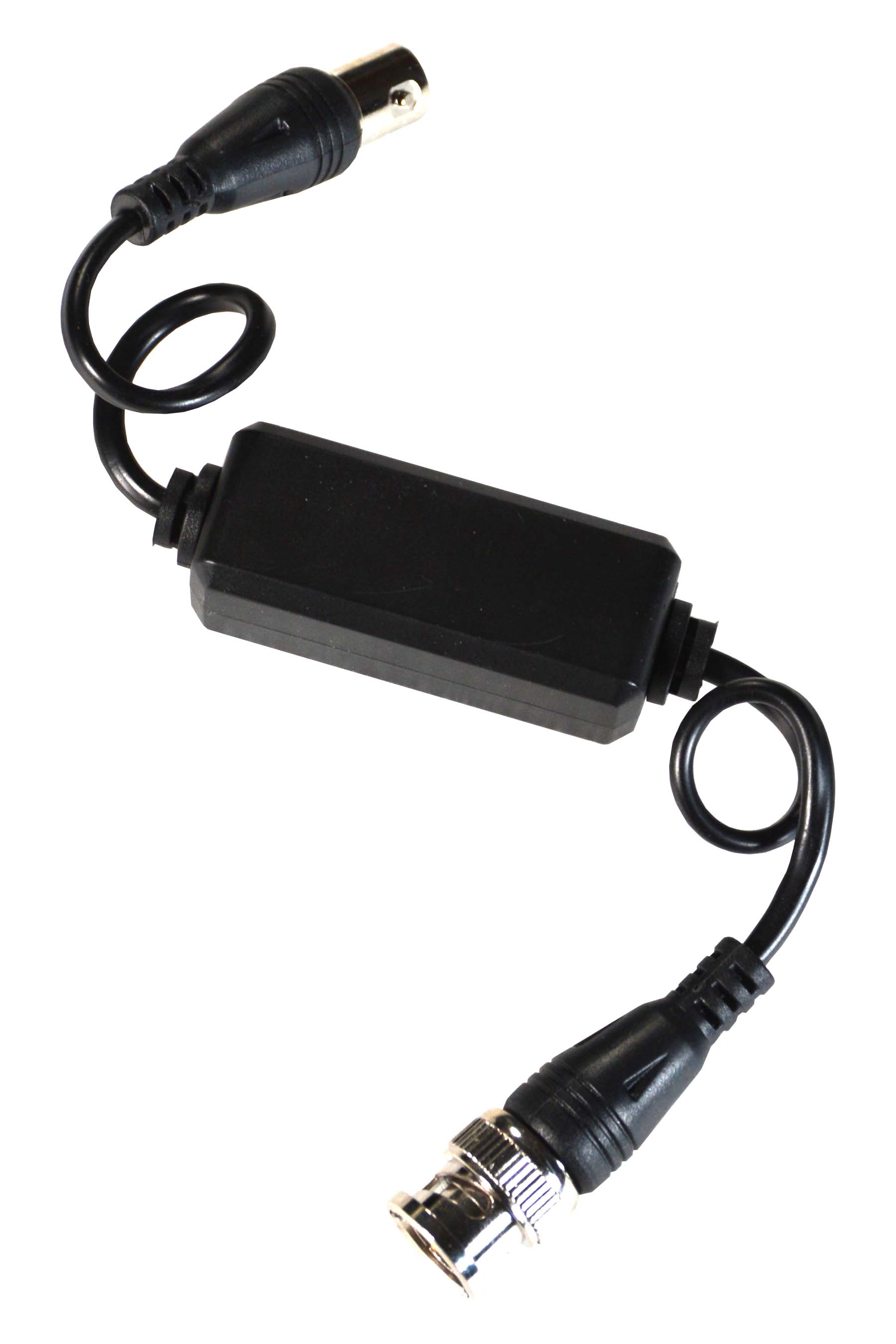

Il modulo di protezione RE-BNCG1 si collega all'uscita video
della telecamera ed elimina, o riduce drasticamente, i problemi legati ai
ritorni di terra (ground loop), cause frequenti di disturbi video di
vario tipo (Vedi tutorial).
RE-BNCG1 include anche una protezioni contro le sovratensioni di natura
accidentale.
Il dispositivo non richiede alimentazione e si collega facilmente in serie
alla telecamera, lungo il cavo video. E' facilmente inseribile sia su
impianti nuovi, per prevenire i problemi, che su sistemi già esistenti, dove
i disturbi legati al ritorno di terra si siano già manifestati.
BNC maschio lato telecamera / BNC femmina lato cablaggio.
Dimensioni: 28x21x84 mm. Peso: 80 gr.
|
