Accessori per telecamere Speed Dome serie SD

RIFERIMENTI DI ORDINAZIONE

SD-CON1
Consolle per il controllo a distanza di telecamere Speed Dome

SD-CON2
Consolle economica per il controllo a distanza di telecamere Zoom e Speed Dome

SD-232485
Convertitore RS232/RS485 per comando di telecamere Speed Dome da P.C.

SD-USB232
Convertitore USB/RS232 per comando di telecamere Speed Dome da P.C. non muniti di porta COM RS232

Ulteriori informazioni

Dati tecnici

Tutorial su brandeggi e telecamere speed-dome

Manuale utente


Prezzi
Listino prezzi


Ordina
Come ordinare


SD-CON1
Consolle per il comando delle telecamere Speed Dome

SD-CON2
Consolle low-cost per il comando delle telecamere Zoom e Speed Dome



SD-232485
Convertitore RS232/RS485 per il comando delle telecamere Speed Dome da PC.

SD-USB232
Convertitore USB/RS232 per il comando delle telecamere Speed Dome da PC che non dispongono di porta com RS232.

 Consolle di comando per Speed-Dome

SD-CON1

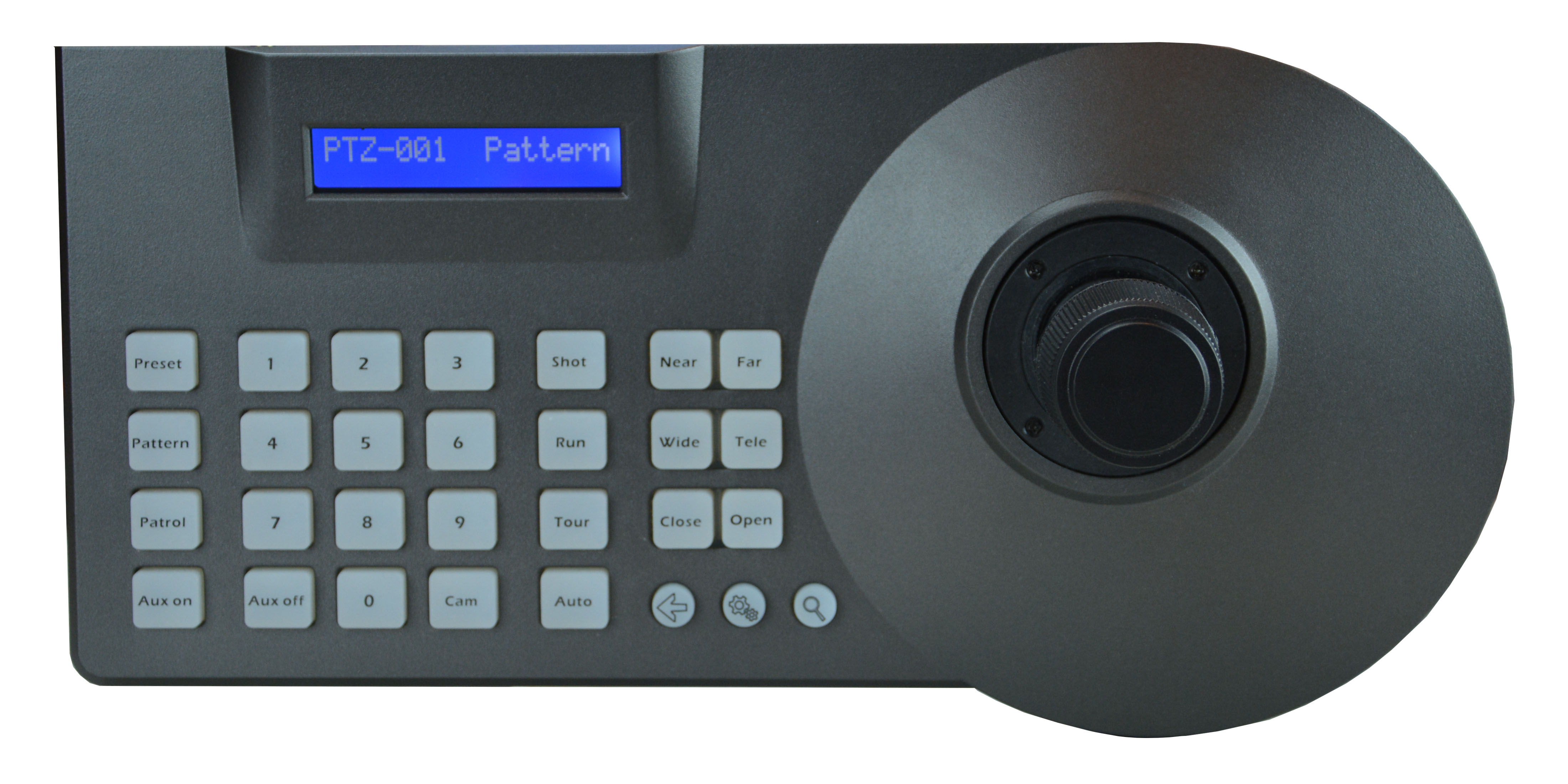

Per comandare gli spostamenti e l'obiettivo delle telecamere speed-dome ci si avvale di una consolle di comando. La consolle SD-CON1 è adatta a comandare tutte le telecamere Speed-Dome DSE Serie SD-22 ed SD-27.
Una sola consolle permette di comandare fino a 64 diverse telecamere ed è possibile installarne fino a 32 su uno stesso cavo twistato.
La consolle è munita di Joystick di precisione per comandare gli spostamenti e di opportuni pulsanti per comandare Zoom, Fuoco e Diaframma dell'obiettivo.
E' possibile programmare da tastiera le inquadrature preferite (PRESET), gli spostamenti automatici e tutte le funzioni avanzate delle telecamere speed dome DSE.
Un apposito tasto MENU permette di accedere alla programmazione dei parametri interni di ogni telecamera.

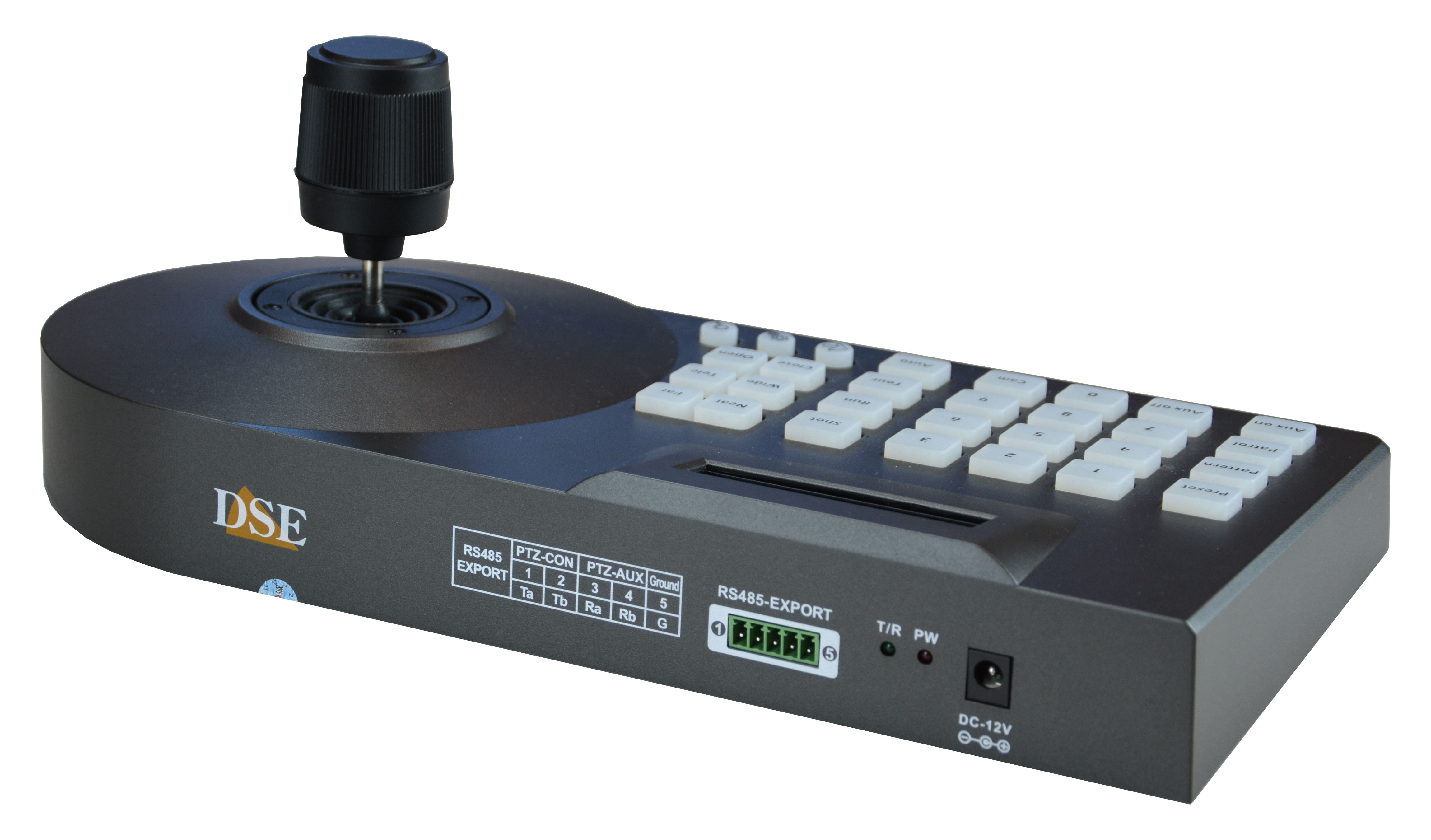

La consolle si collega alle telecamere tramite un doppino twistato (linea seriale RS485) e va alimentata a 9VDC con l'alimentatore in dotazione. Il protocollo di comunicazione utilizzato è il comune PelcoD.
Un ampio display retroilluminato fornisce chiare indicazioni sulle azioni che si stanno eseguendo.

SD-CON2

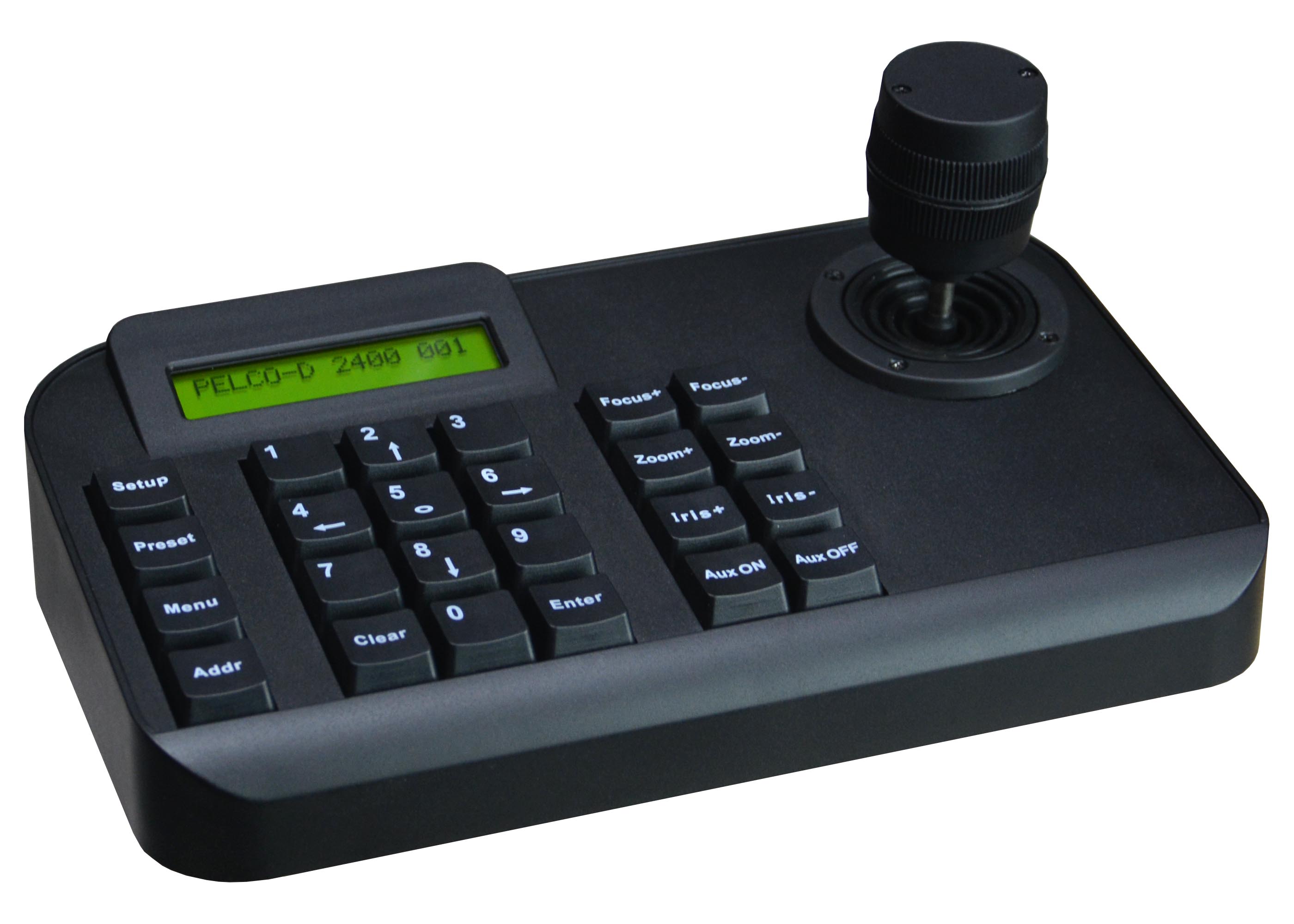

Questa consolle di comando economica è ideale per il comando delle telecamere zoom DSE. Può anche essere utilizzata per il comando delle telecamere speed-dome con l'esclusione di alcuni comandi per altro non richiesti dalla maggioranza delle applicazioni (Auto-flip, Tour, Cruise). Fatto salvo queste limitazioni, SD-CON2 svolge tutte le funzioni di comando richieste nell'utilizzo delle telecamere motorizzate, incluso l'accesso al menu di programmazione interno della telecamera.
Come il modello SD-CON1, anche questa versione economica si collega alle telecamere con un semplice doppino twistato (RS485) e comunica utilizzando il protocollo PelcoD. Alimentazione 12VDC (adattatore RE-AL4S da ordinare separatamente).

 Interfaccia RS232/RS485 per comando di
 telecamere Speed-Dome da PC

SD-232485
Le telecamere Speed-Dome DSE, possono essere comandate da P.C tramite il software D-VisionXP. Utilizzando la potente scheda di acquisizione D-Vision è possibile registrare le immagini in tempo reale ed anche comandare le telecamere Speed Dome con un semplice click. Per poter collegare il PC alle telecamere è però necessario operare una conversione, in quanto la porta seriale di un PC è in genere RS232, mentre lo standard utilizzato dalle telecamere Speed Dome DSE è RS485.
La conversione si rende necessaria in quanto con un collegamento RS232 non si potrebbe arrivare altro che a poche decine di metri dal PC, mentre lo standard RS485 può estendersi fino a 1200 m. rendendo possibile la realizzazione di impianti complessi.
L' adattatore SD-232485 va inserito nella porta COM (RS232) del PC e fornisce una morsettiera già pronta per la connessione del doppino twistato al quale si collegheranno in cascata tutte le telecamere.

SD-USB232
Per controllare telecamere speed dome attraverso PC che non dispongono di porte seriali RS232, come la maggioranza dei laptop, potete utilizzare questo convertitore che trasforma una porta USB2 del PC in una porta seriale RS232 da collegarsi al convertitore SD-232485.
