Mini monitor automotive per veicoli


Mini monitor per telecamere analogiche AHD e CVBS. Disponibili con connettori Aviation o RCA per il montaggio su camion, camper, mezzi agricoli, autobus. Anche con SD card per registrare e rilevazione intelligente di persone e veicoli.

MONITOR AUTOMOTIVE - conn. AVIATION

CON CONNETTORE AVIATION 4-PIN PER LA CONNESSIONE SICURA ALLE NOSTRE TELECAMERE CON I CAVI GIA' PRONTI (ADATTATORE RCA DISPONIBILE)

MONITOR 4 CANALI 10"
AHD | SD | AI

Telecamera stagna auto
MV-10HQ-S AHD 2MP CVBS

10" con quad per 1-4 telecamere AHD aviation. SD card per registrazione. Allarme rilevazione persone e veicoli.

Tecnologia AHD Tecnologia CVBS 4 ingressi per telecamere Registrazione su SD card fino a 32GB Archivio video di 40 ore su SD card 32GB Funzione Mirror selezionabile Linee guida in sovrimpressione escludibili Rilevazione umana Rilevazione veicoli Rilevazione del movimento Sorveglianza in time lapse

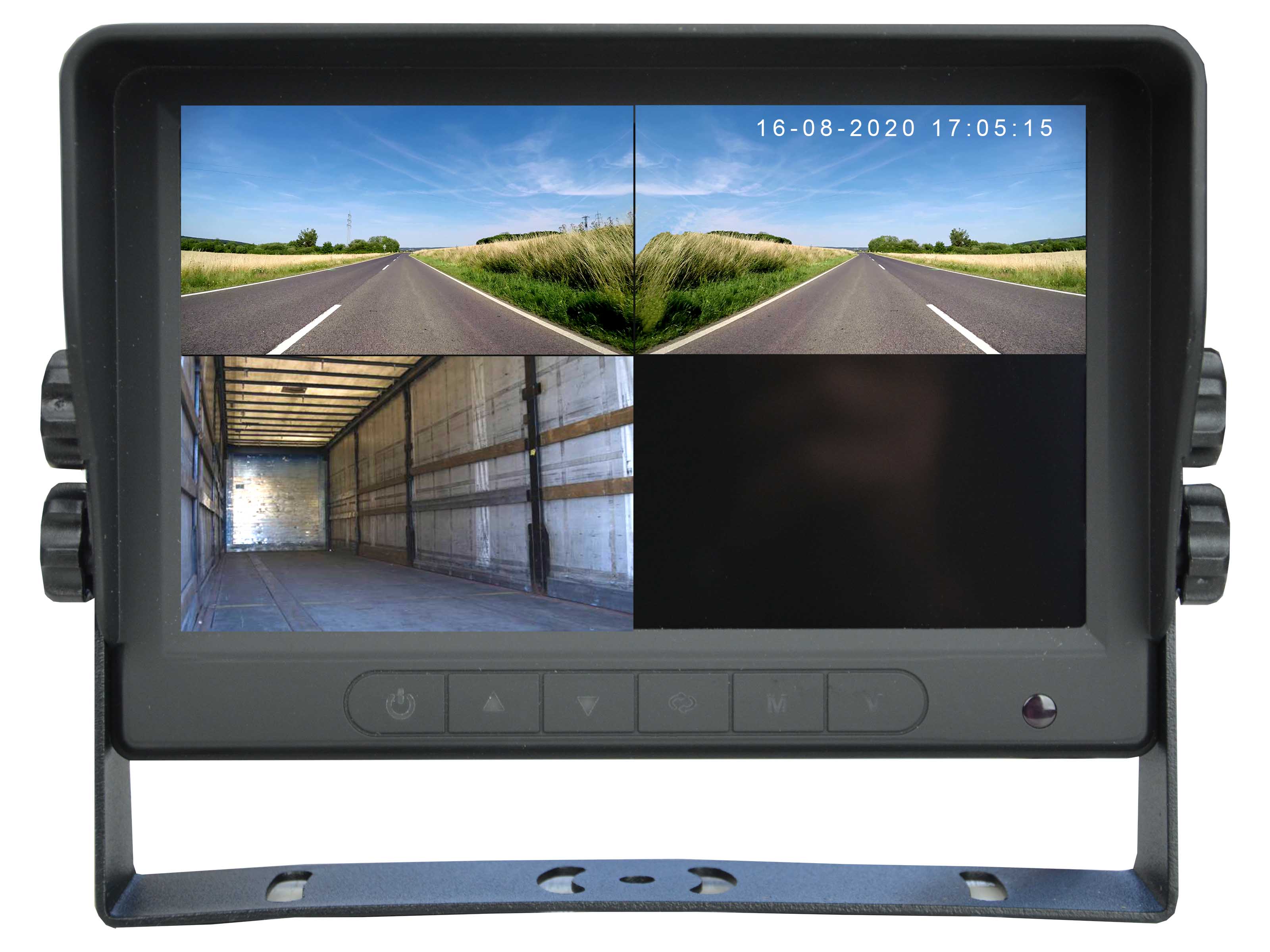

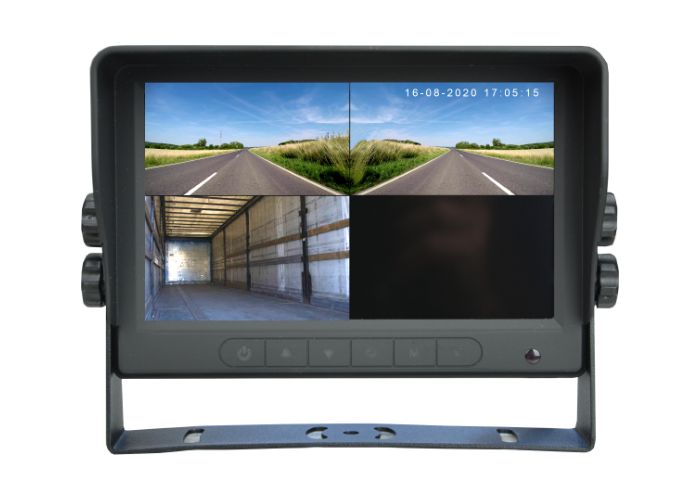

MONITOR 4 CANALI 7"
AHD | SD | AI

Telecamera stagna auto
MV-7HQ-S AHD 2MP CVBS

7" con quad per 1-4 telecamere AHD aviation. SD card per registrazione. Allarme rilevazione persone e veicoli.

Tecnologia AHD Tecnologia CVBS 4 ingressi per telecamere Registrazione su SD card fino a 32GB Archivio video di 40 ore su SD card 32GB Funzione Mirror selezionabile Linee guida in sovrimpressione escludibili Rilevazione umana Rilevazione veicoli Rilevazione del movimento Sorveglianza in time lapse

MONITOR 2 CANALI 7"
AHD

Telecamera stagna auto
MV-7H AHD 2MP CVBS

7" per 1-2 telecamere AHD aviation.

Tecnologia AHD Tecnologia CVBS 2 ingressi per telecamere Funzione Mirror selezionabile Linee guida in sovrimpressione escludibili

MONITOR AUTOMOTIVE - conn. RCA

CON CONNETTORI UNIVERSALI RCA PER CABLAGGIO A MISURA DI TUTTI I DISPOSITIVI VIDEO

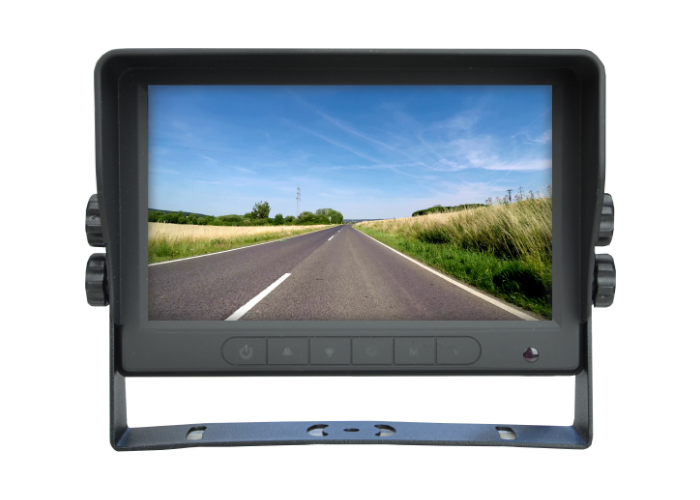

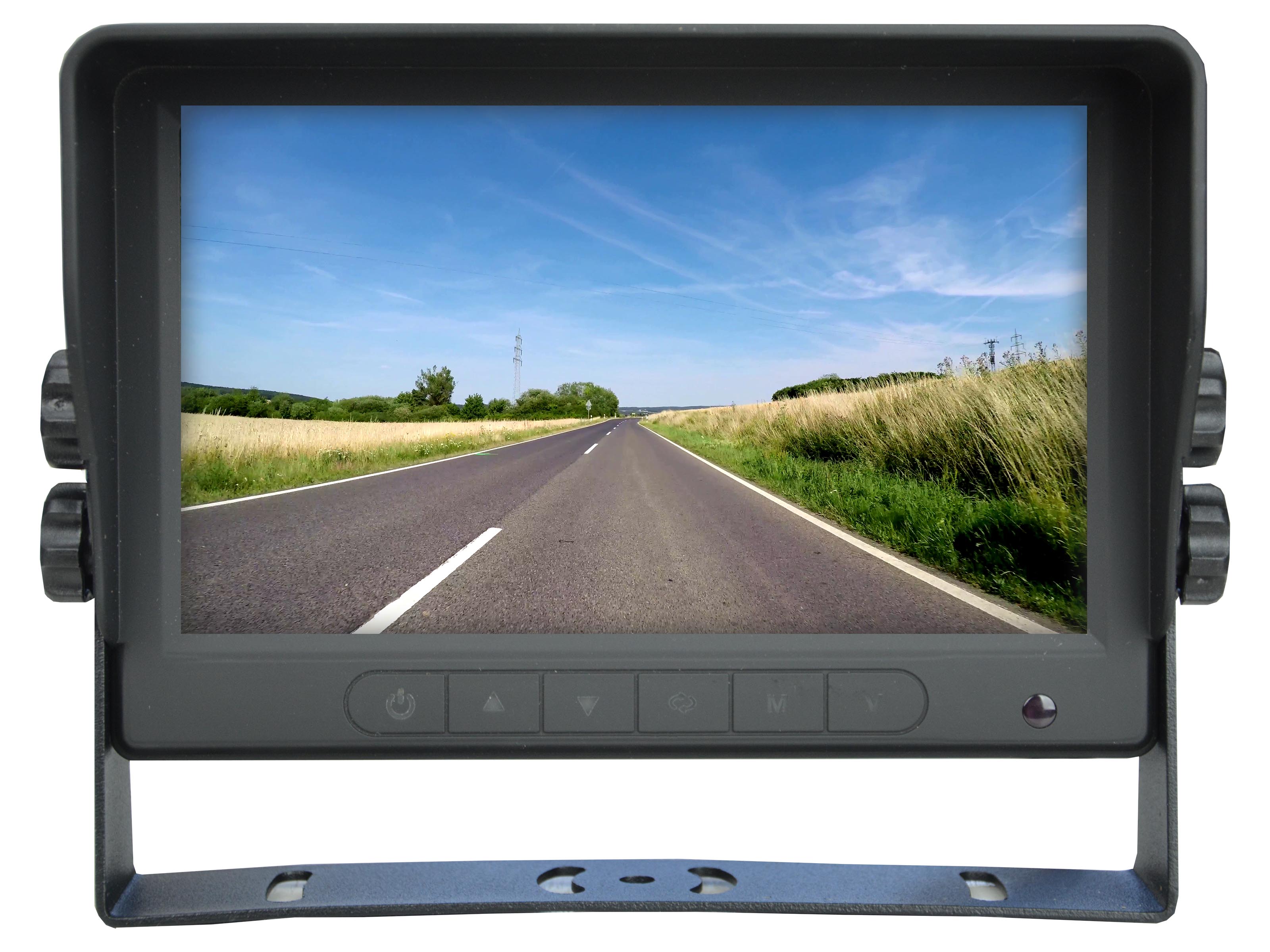

MONITOR 2 CANALI 7"
AHD

Telecamera stagna auto
ML-7H AHD 2MP CVBS

7" per 1-2 telecamere AHD RCA

Tecnologia AHD Tecnologia CVBS 2 ingressi per telecamere Funzione Mirror selezionabile Linee guida in sovrimpressione escludibili

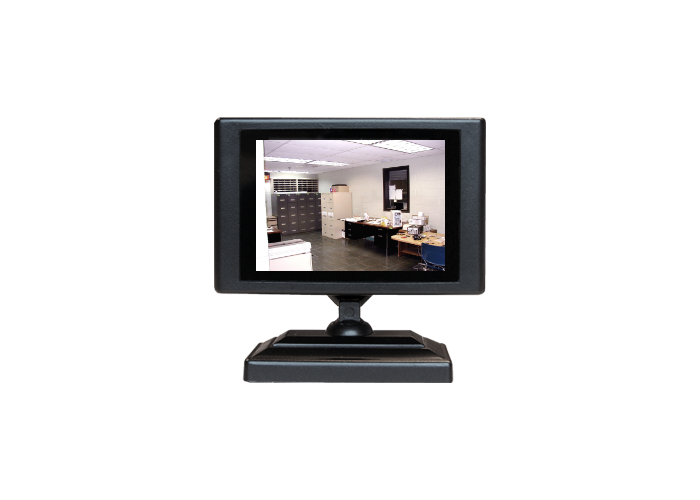

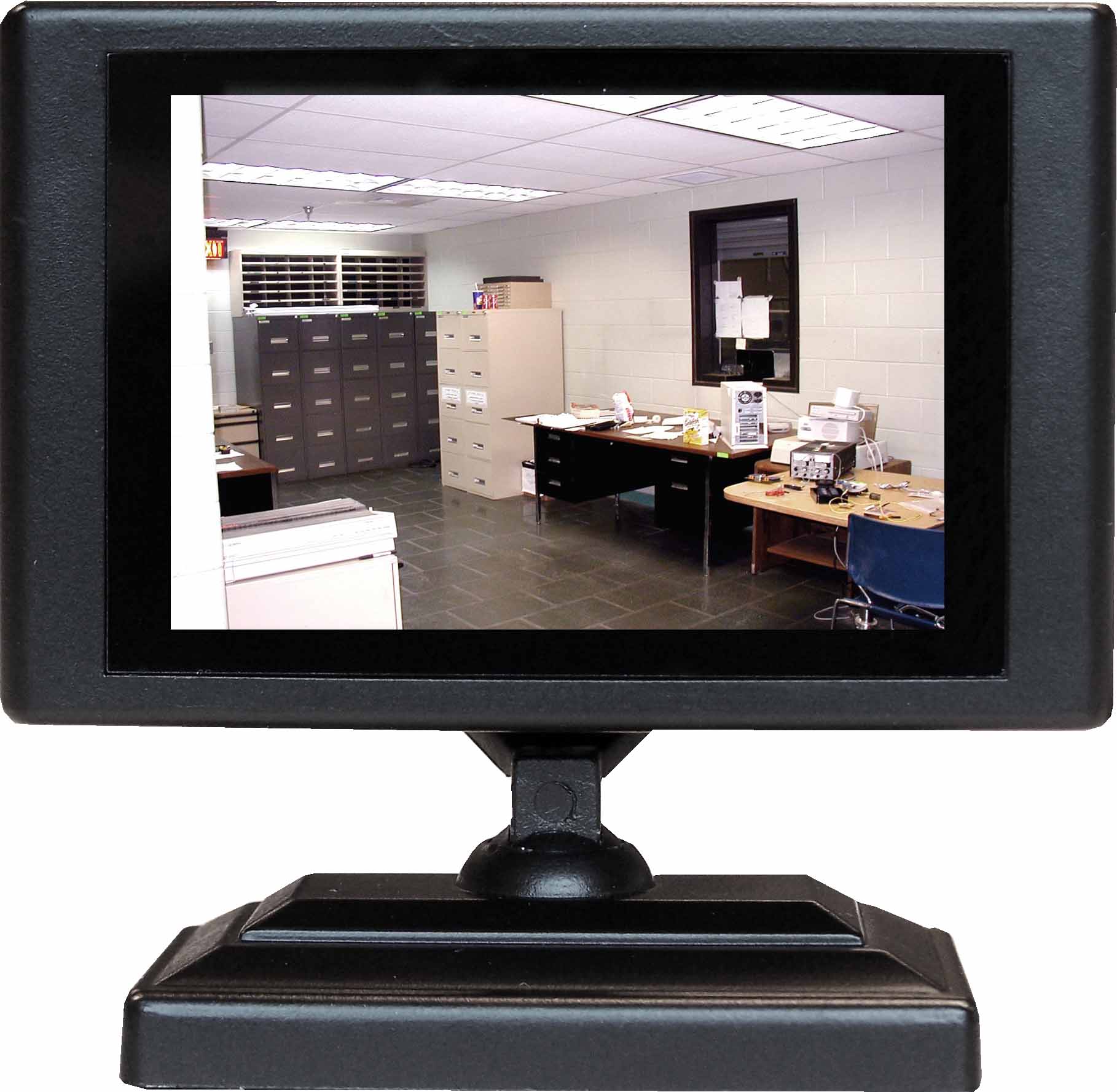

MONITOR 1 CANALI 3.5"
CVBS

Monitor CVBS
ML-3.5 CVBS

3.5" per 1 telecamera CVBS RCA

Tecnologia CVBS 1 ingressi per telecamere

I MONITOR PER I VEICOLI

Formato video AHD e CVBS

Le telecamere per veicoli sono disponibili con video analogico standard CVBS o in alta risoluzione AHD. Il CVBS è il classico formato video analogico ed è ancora oggi molto utilizzato su veicoli, dove si impiegano generalmente monitor di piccole dimensioni. Se vuoi la massima risoluzione per il tuo veicolo, puoi scegliere il formato AHD, il video analogico in alta risoluzione. AHD consente di raggiungere risoluzione 1MP 720P e 2MP 1080P mantenendo lo stesso cablaggio dell'analogico tradizionale. I monitor automotive di questa gamma supportano entrambi gli standard, CVBS e AHD fino AHD 1080P per darti sempre la miglior qualità immagine del tuo impianto.


Connettore AVIATION o RCA

I nostri monitor per veicoli sono disponibili nelle versioni con connettori Aviation o RCA. I connettori rotondi di tipo AVIATION sono i migliori da usare a bordo dei veicoli perchè offrono elevata resistenza alle vibrazioni e all'umidità. Si usano per collegarsi alle telecamere per veicoli con connettore aviation con gli appositi cavi già pronti. I connettori RCA sono invece i classici connettori Audio/Video, più pratici se devi confezionare tu il cavo a misura per collegarti a telecamere con connettori tradizionali RCA o BNC. Qui a fianco vedi come si presentano i connettori delle telecamere tipo Aviation e RCA.


Adattatori Aviation-RCA

Puoi acquistare un monitor con connettori aviation e trasformarlo in RCA? Certamente. Ti basta ordinare, insieme al monitor, il cavetto adattatore Aviation femmina/RCA che è disponibile come accessorio separato. Acquista l'adattatore se devi collegare al monitor delle telecamere AHD non specifiche per veicoli, che utilizzano connettore BNC/RCA.


Alimentazione e connessioni

Tutti i monitor di questa gamma hanno alimentazione a 12VDC. Sul retro fuoriesce un cavo con un connettore multipolare, al quale si collega un secondo cavo (A) con tutte le connessioni da sistemare sotto la plancia. Il monitor si collega alla centralina fusibili del mezzo mediante 3 cavi (C): 12VDC, GND e ACC (12V in moto). I connettori di tipo AVIATION per le telecamere (B) trasportano alimentazione, video e audio, quindi ti basterà un solo cavo per ogni telecamera. Fra le connessioni trovi anche dei cavi TRIGGER (D) a cui puoi applicare 12V+ per portare a pieno schermo una telecamera, ad esempio la telecamera posteriore quando si innesta la retromarcia.


Funzione mirror

Quasi tutti i monitor per veicoli di questa gamma sono dotati di funzione mirror (ribaltamento speculare dell'immagine) per visualizzare meglio le telecamere con ripresa posteriore, come la telecamera per la retromarcia. E' una funzione molto utile perchè ti permette di usare per la retrovisione anche telecamere normali, che non dispongono della funzione mirror integrata. Puoi attivare il ribaltamento dell'immagine individualmente su ogni canale.


Funzione linee guida

Quasi tutti i monitor automotive di questa gamma possono riprodurre in sovrimpressione nell'immagine delle linee guida, che indicano la larghezza del mezzo e si usano come riferimento nelle manovre. E' una funzione molto utile perchè ti permette di inserire le linee guida anche su telecamere normali, che non dispongono di linee guida integrate. Puoi attivare le linee guida individualmente su ogni canale.

RILEVAZIONI INTELLIGENTI

Allarme persone e veicoli

Alcuni monitor di questa gamma sono dotati di rilevazioni intelligenti con algoritmo di rilevazione umana e veicoli. Per ogni telecamera puoi disegnare delle aree di rilevazione, all'interno delle quali viene rilevata la presenza di pedoni e/o veicoli. In caso di presenza anomala il monitor può emettere un avviso sonoro. È una funzione di sicurezza molto utile durante le manovre, che consente di prevenire gravi incidenti.


Sorveglianza a veicolo fermo

I monitor con rilevazioni intelligenti possono anche segnalare la presenza di persone vicino al veicolo mentre questo è in sosta. È una funzione utile contro i furti di carburante e che funziona a monitor spento. Questi monitor sono anche in grado di registrare per lunghi periodi a monitor spento, con veicolo fermo, in modalità time lapse, garantendo la sorveglianza del veicolo in sosta.

REGISTRAZIONE

Registrazioni su SD card

Diversi monitor in questa gamma sono dotati di uno slot per SD card dove puoi inserire una memoria SD card o una Micro SD card con adattatore SD. Con una SD card il tuo monitor diventa un videoregistratore, in grado di registrare ciò che accade durante la guida, come un MDVR. Inoltre puoi anche registrare per lunghi periodi quando il veicolo è parcheggiato e il monitor è spento, in modalità time lapse (un frame per secondo). Puoi utilizzare SD card fino a 32GB, in grado di contenere la registrazione continua di 1 telecamera per circa 40 ore. Puoi rivedere le registrazioni direttamente sul monitor oppure estrarre la SD card e copiare i file su computer.


Compatibili con tutte le telecamere AHD

Questi monitor per veicoli possono essere collegati a tutte le nostre telecamere per veicoli sia CVBS che AHD. Con gli adattatori Aviation/RCA puoi anche collegarli a qualsiasi nostra telecamera AHD da videosorveglianza, impostata in risoluzione 2MP.

AHD per VEICOLI AHD per TVCC

SUGGERIMENTI

Monitor perfetti per molte applicazioni

Questi monitor automotive, in abbinamento con le nostre telecamere per veicoli o con le nostre telecamere AHD per sorveglianza tradizionale, sono ideali anche per tutte quelle applicazioni di videosorveglianza dove occorre un monitor di piccole dimensioni, con integrato sistema di registrazione. Si possono usare con successo per imbarcazioni, motorhome, macchine utensili, macchine operatrici, sistemi industriali etc.

DATI TECNICI


CODICE MV-10HQ-S MV-7HQ-S MV-7H ML-7H ML-3.5
Descrizione Mini-monitor AHD Mini-monitor AHD Mini-monitor AHD Mini-monitor AHD Mini-monitor CVBS
Tipo monitor Colori LCD connettori Aviation Colori LCD connettori Aviation Colori LCD connettori Aviation Colori LCD connettori RCA Colori LCD connettori RCA
DOTAZIONE
Ingressi video 4 ingressi CVBS o AHD fino a 1080P (Aviation) selezionabili da tastiera 4 ingressi CVBS o AHD fino a 1080P (Aviation) selezionabili da tastiera 2 ingressi CVBS o AHD fino a 1080P (Aviation) selezionabili da tastiera 2 ingressi CVBS o AHD fino a 1080P (RCA) selezionabili da tastiera 1 ingresso CVBS (RCA)
Selezione canali da ingresso in tensione 12V (trigger) 3 3 1 1
Ingressi audio
Altoparlante incorporato
Slot SD card Max. 32GB (Max. 512GB solo Play da PC) Max. 32GB (Max. 512GB solo Play da PC)
Telecomando a infrarossi
Accessori inclusi Staffa, parasole, cavo, telecomando Staffa, parasole, cavo, telecomando Staffa, parasole, cavo, telecomando Staffa, parasole, cavo, telecomando Staffa, cavo
FUNZIONI
Multi visione simultanea 2/3/4 telecamere 2/3/4 telecamere 1 telecamera e ciclico 1 telecamera e ciclico 1 telecamera
Sovrimpressione linee guida Linee guida ingresso 1,2,3,4 (escludibile) Linee guida ingresso 1,2,3,4 (escludibile) Linee guida ingresso 2 (escludibile) Linee guida ingresso 2 (escludibile)
Ribaltamento immagine retrovisione (mirror)
Rilevazione umana e veicoli Allarme presenza persone e veicoli con area regolabile per ogni canale Allarme presenza persone e veicoli con area regolabile per ogni canale
Segnalazione di allarme Messaggio vocale, Area allarmata a schermo Messaggio vocale, Area allarmata a schermo
Registrazione Continua in marcia, Time-lapse in parcheggio (1 f/sec) Continua in marcia, Time-lapse in parcheggio (1 f/sec)
Funzione antifurto carburante
Sovrimpressioni Data e ora / Descrizione canale Data e ora / Descrizione canale Data e ora / Descrizione canale Linee guida ingresso 2 (escludibile)
Regolazioni video Contrasto, Luminosità, Toni colore, Nitidezza Contrasto, Luminosità, Toni colore, Nitidezza Contrasto, Luminosità, Toni colore, Nitidezza Contrasto, Luminosità, Toni colore Luminosità
Regolazioni audio Volume Volume
CARATTERISTICHE
Sistema video PAL/NTSC CVBS e AHD configurabile PAL/NTSC CVBS e AHD configurabile PAL/NTSC CVBS e AHD riconoscimento automatico PAL/NTSC CVBS e AHD riconoscimento automatico PAL/NTSC riconoscimento automatico
Tecnologia dello schermo LCD/TFT LCD/TFT LCD/TFT LCD/TFT LCD/TFT
Dimensione dello schermo 10 pollici diagonale 7 pollici diagonale 7 pollici diagonale 7 pollici diagonale 3.5 pollici diagonale
Risoluzione display 1024(H)x600(V) 1024(H)x600(V) 1024(H)x600(V) 1024(H)x600(V) 320(H)x240(V)
Formato LCD 16:9 (wide screen) 16:9 (wide screen) 16:9 (wide screen) 16:9 (wide screen) 4:3
Ingresso video compatibile Video composito CVBS, AHD 720p, AHD 1080p (uguale su tutti i canali) Video composito CVBS, AHD 720p, AHD 1080p (uguale su tutti i canali) Video composito CVBS, AHD 720p, AHD 1080p (uguale su tutti i canali) Video composito CVBS, AHD 720p, AHD 1080p (uguale su tutti i canali) Video composito CVBS
Impedenza del segnale video 75 Ohm 75 Ohm 75 Ohm 75 Ohm 75 Ohm
Luminosità max 400 cd/mq 400 cd/mq 400 cd/mq 300 cd/mq 300 cd/mq
Tempo di risposta Tr/Tf Tr+Tf=18 ms Tr+Tf=18 ms Tr+Tf=18 ms Tr+Tf=18 ms Tr+Tf=16 ms
Angolo di vista utile Alto: 50° Basso: 70° Destra/Sinistra: 70° Alto: 50° Basso: 70° Destra/Sinistra: 70° Alto: 50° Basso: 70° Destra/Sinistra: 70° Alto: 40° Basso: 60° Destra/Sinistra: 60° Alto: 10° Basso: 30° Destra/Sinistra: 45°
GENERALITA'
Alimentazione 10..35 VDC (alimentatore non incluso) 10..35 VDC (alimentatore non incluso) 10..35 VDC (alimentatore non incluso) 12VDC (alimentatore non incluso) 5V..35VDC (alimentatore non incluso)
Supporto fornito Staffa da tavolo/parete Staffa da tavolo/parete Staffa da tavolo/parete Staffa da tavolo/parete Staffa da tavolo/parete
Assorbimento Max. 6W Max. 6W Max. 6W Max. 6W Max. 4W
Temperatura di esercizio -20...+70°C -20...+70°C -20...+70°C -20...+70°C 0...+40°C
Umidità relativa 10...85% RH 10...85% RH 10...85% RH 10...85% RH 10...85% RH
Dimensioni 253(L)x165(H)x65(P) 182(L)x120(H)x57(P) 184(L)x128(H)x57(P) 180(L)x119(H)x22(P) 103(L)x73(H)x20(P)
Peso 614 gr. 352 gr. 290 gr. 290 gr. 140 gr.

DOMANDE & RISPOSTE


Cosa è incluso?

Vedi la dotazione di serie nella tabella dei DATI TECNICI

Cosa non è incluso?

Tutti i monitor si possono alimentare con un alimentatore 12VDC. L'alimentatore tuttavia non è compreso perchè spesso questi monitor vengono installati su mezzi. Se ti serve un alimentatore 12V sceglilo fra i nostri ALIMENTATORI PER TVCC

Vuoi un monitor più grande?

Tutti i nostri DVR sono compatibili con monitor da computer o TV che puoi acquistare facilmente sul web nel formato che preferisci.
