Switch POE, Iniettori POE, Splitter POE


Tutti gli accessori per collegare un sistema di telecamere IP per la videosorveglianza.

SWITCH POE PER TELECAMERE IP

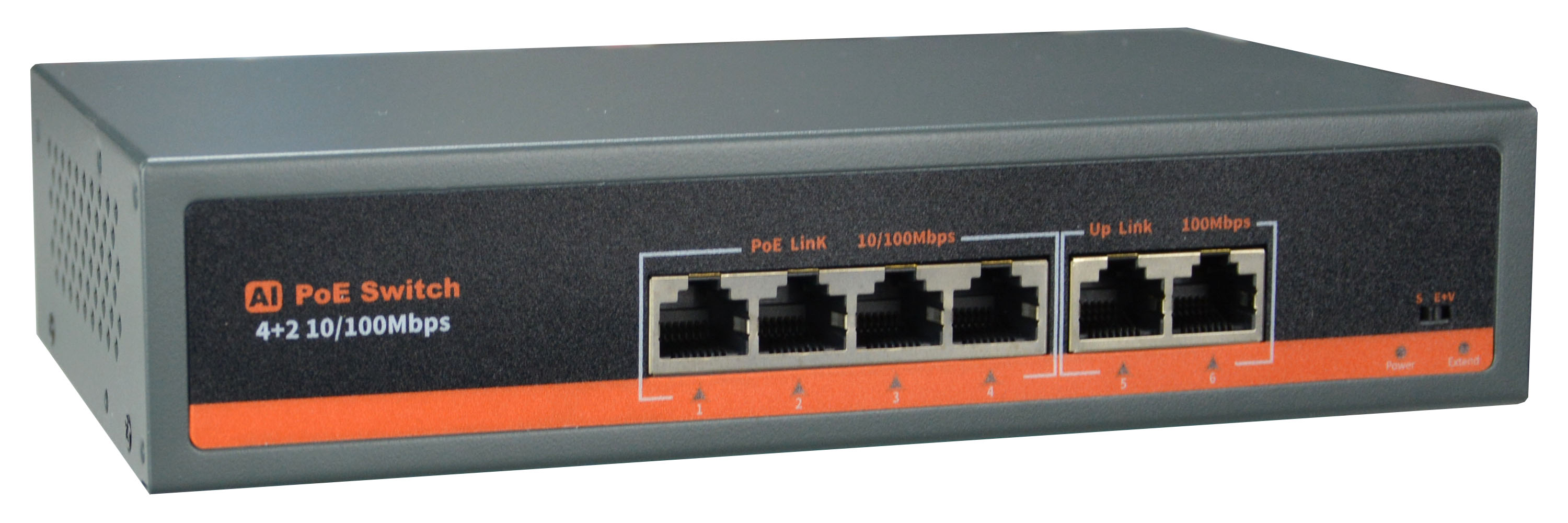

SWITCH 10/100
4 PORTE POE

Telecamera IP esterno onvif
IN-SW4MX 4 POE 1 UPLINK

Alimentazione POE IEEE802.3af Alimentazione POE+ IEEE802.3at 30W Extended POE 250 m. 10 MB Massima potenza erogabile

SWITCH 10/100
8 PORTE POE

Telecamera IP esterno onvif
IN-SW8MX 8 POE 1 UPLINK

Alimentazione POE IEEE802.3af Alimentazione POE+ IEEE802.3at 30W Extended POE 250 m. 10 MB Supervisione video telecamere IP Massima potenza erogabile

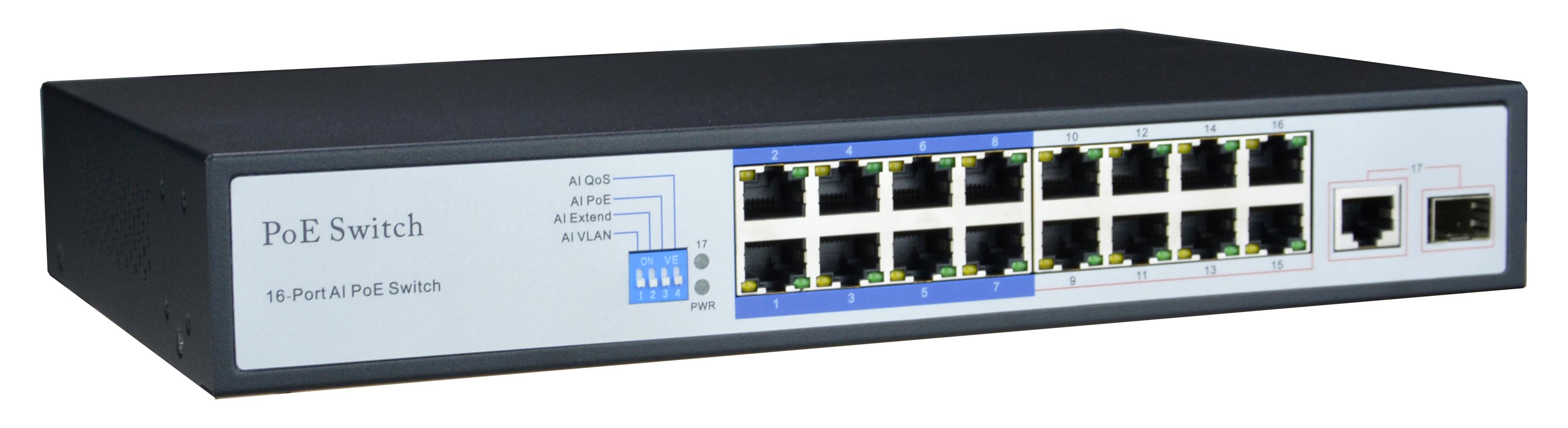

SWITCH 10/100
16 PORTE POE

Telecamera IP esterno onvif
IN-SW16M 16 POE 2 UPLINK (1000)

Alimentazione POE IEEE802.3af Alimentazione POE+ IEEE802.3at 30W Supervisione video telecamere IP Massima potenza erogabile

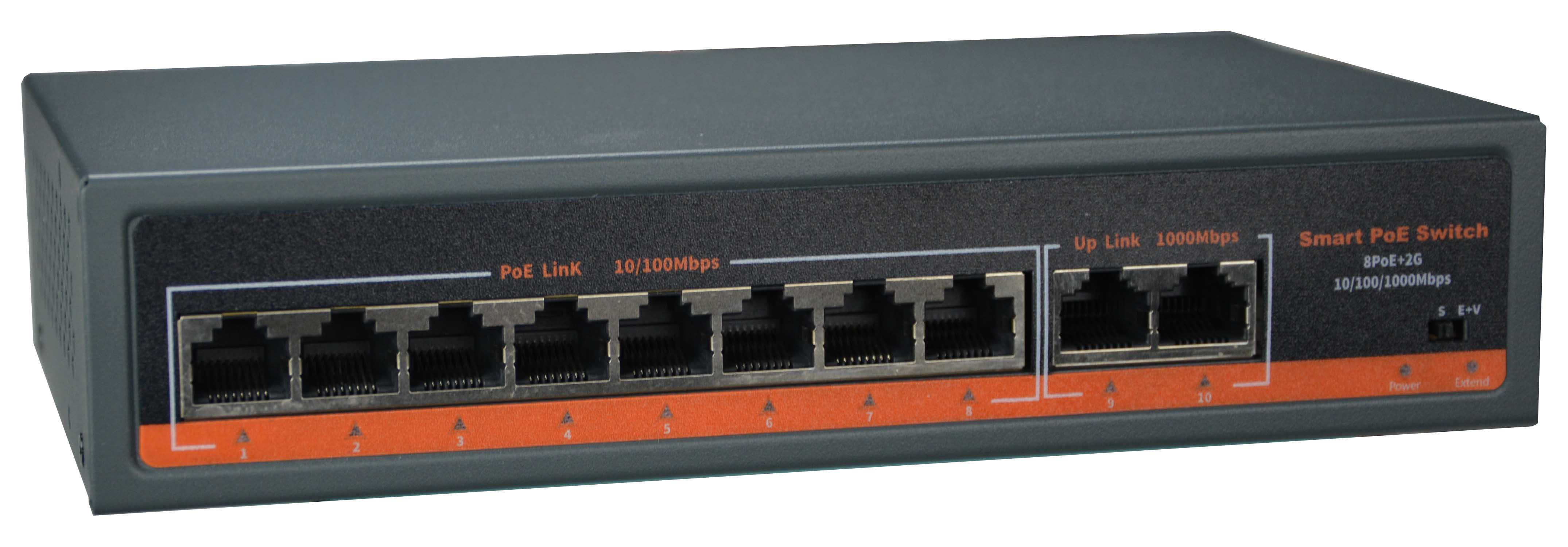

SWITCH 10/100/1000
8 PORTE POE

Telecamera IP esterno onvif
IN-SW8 8 POE 1 UPLINK

Alimentazione POE IEEE802.3af Alimentazione POE+ IEEE802.3at 30W Supervisione video telecamere IP Massima potenza erogabile

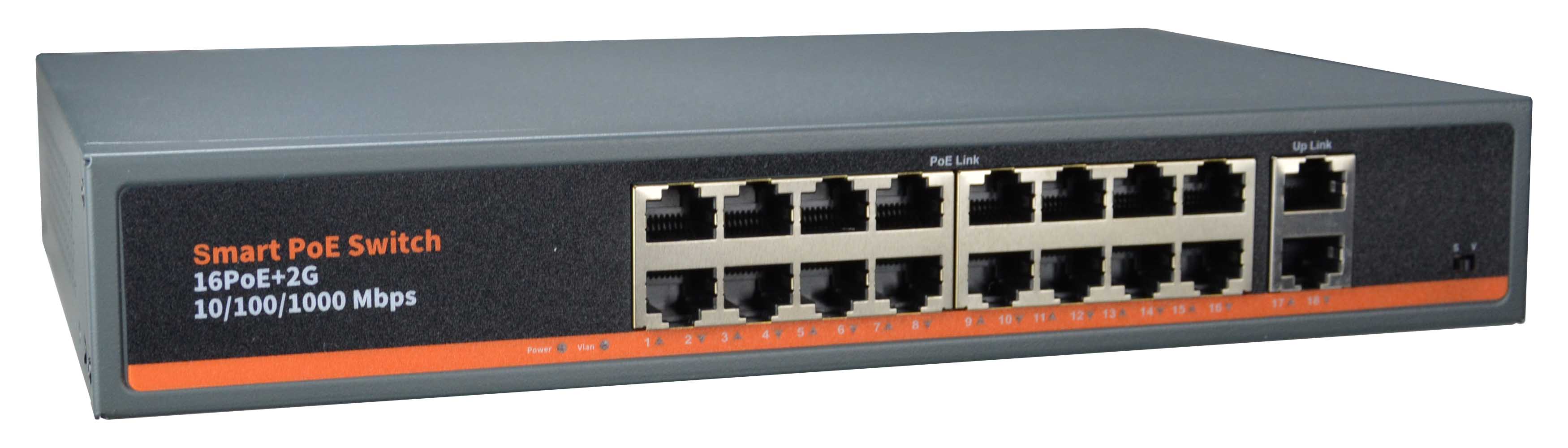

SWITCH 10/100/1000
16 PORTE POE

Telecamera IP esterno onvif
IN-SW16M 16 POE 2 UPLINK

Alimentazione POE IEEE802.3af Alimentazione POE+ IEEE802.3at 30W Supervisione video telecamere IP Massima potenza erogabile

INIETTORI E SPLITTER POE


INIETTORE
POE

Telecamera IP esterno onvif
IN-POE1

Per introdurre alimentazione POE in una linea che non la possiede

SPLITTER
POE 12VDC

Telecamera IP esterno onvif
IN-POE-SP3

Per alimentare un dispositivo 12VDC con una linea POE

INIETTORE+SPLITTER
12VDC

Telecamera IP esterno onvif
IN-POE-SP1

Per condurre alimentazione 12VDC lungo il cavo di rete (switch e dispositivo non POE)

SWITCH POE PER VIDEO SORVEGLIANZA


Crea la tua rete per telecamere IP con i nostri switch POE per TVCC

Le telecamere IP si collegano a una rete LAN tramite un cavo di rete. Per realizzare una rete ti occorre almeno uno switch, alle cui porte puoi collegare gli elementi del sistema. Per coprire facilmente vaste aree puoi anche installare diversi switch, collegati fra loro. I nostri switch POE non sono i normali switch per computer, ma sono progettati specificatamente per le reti di videosorveglianza. Per questo sono ideali per realizzare una rete sicura e affidabile su cui basare il tuo impianto di videosorveglianza IP. Qui sotto c'è un esempio di un piccolo impianto IP; nota lo switch POE che permette di collegare le due telecamere.


Power Over Ethernet, la marcia in più delle telecamere IP

Grazie alla tecnologia Power Over Ethernet (PoE) le telecamere IP si alimentano tramite il solo cavo di rete e non hanno bisogno di un alimentatore separato. E' questo uno dei principali vantaggi della TVCC IP rispetto ai sistemi tradizionali analogici. Il funzionamento dell'alimentazione POE è regolato dallo standard internazionale IEEE802 per cui con un nostro switch POE puoi alimentare qualsiasi dispositivo conforme, anche di altri costruttori. Quasi tutte le nostre telecamere IP, inclusi molti modelli motorizzati, si possono alimentare con il POE. Se la tua telecamera non supporta l'alimentazione POE, puoi aggiungergliela tu, abbinando uno splitter POE esterno.


4,8,16 porte POE POE+

Questa gamma comprende switch con 4,8 e 16 porte POE RJ45. Ogni porta è in grado di fornire alimentazione Power Over Ethernet per far funzionare una telecamera. Puoi collegare qualsiasi telecamera POE (IEEE802.3af 15W) e anche telecamere motorizzate POE+ (IEEE802.3at 30W) perchè i nostri switch supportano entrambi gli standard su ogni porta. Ovviamente puoi anche collegare dispositivi che non richiedono alimentazione, come PC o NVR. Oltre alle porte POE, tutti gli switch dispongono anche di una o due porte UPLINK per collegare la rete in ingresso, ad esempio il router. Ogni porta dispone di due LED che segnalano l'alimentazione POE e il traffico dati.


Switch 10/100 e 10/100/1000

Questa gamma comprende switch 10/100 e 10/100/1000. Gli switch 10/100 possono gestire una velocità massima di trasmissione dati di 100 Mbps. Sono ideali per collegare le telecamere IP che hanno anch'esse un'interfaccia di rete 10/100 e occupano in genere non più di 10 Mbps cadauna, a seconda della regolazione del video streaming. Se la banda da gestire supera i 100 Mbps devi usare gli switch 10/100/1000, anche detti switch Gigabit. Ad esempio, ti conviene usare uno switch Gigabit quando devi collegarci altri switch, ognuno con un certo numero di telecamere. Alcuni switch dispongono di porte 10/100 per le telecamere e di porte uplink 10/100/1000 per dialogare più velocemente con i dispositivi a monte.

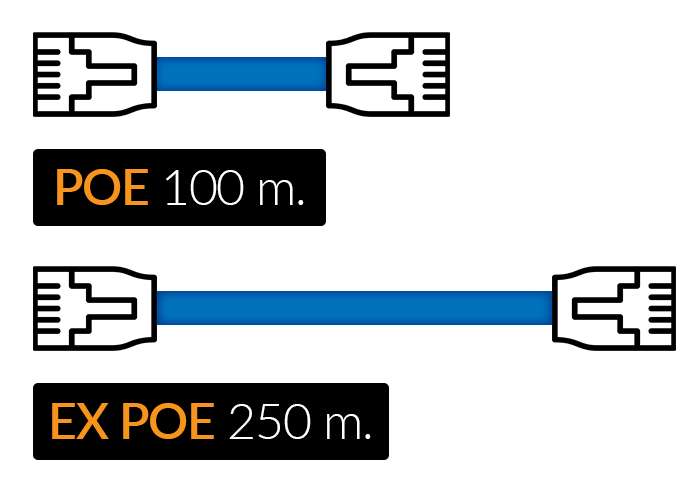

POE standard 100 m. e EXTENDED POE 250 m.

Le telecamere si collegano agli switch con dei cavi UTP. I cavi più utilizzati sono i normali CAT5 per i cablaggi di rete, ma devi fare attenzione che siano realizzati con conduttori in rame puro perchè gli economici conduttori in CCA non vanno bene. Normalmente non devi superare i 100 metri di cablaggio per avere la garanzia di buon funzionamento. Alcuni switch di questa gamma possiedono la funzione EXTENDED POE che consente di raggiungere 250 metri. Se abiliti questa funzione, con l'apposito interruttore, la massima banda per canale non potrà superare i 10MB, di norma sufficienti per una telecamera IP.


Alta potenza erogata: 60, 96, 150W

Gli switch POE forniscono alimentazione a 48VDC in base allo standard IEEE802. I nostri switch erogano alimentazione solo verso dispositivi che la supportano per cui non si rischiano guasti dovuti ad errata alimentazione, purtroppo molto frequenti negli impianti analogici tradizionali. Ogni porta può erogare fino a 30W e può alimentare qualsiasi telecamera, incluse le motorizzate con infrarossi, che richiedono elevata potenza. Fai attenzione che la somma delle potenze assorbite dalle telecamere non superi la potenza massima erogabile dallo switch: 60, 96 o 150W a seconda dei modelli. Una media telecamera con IR assorbe fra i 6 e gli 8W per cui puoi quasi sempre occupare tutti i canali dello switch senza timore.

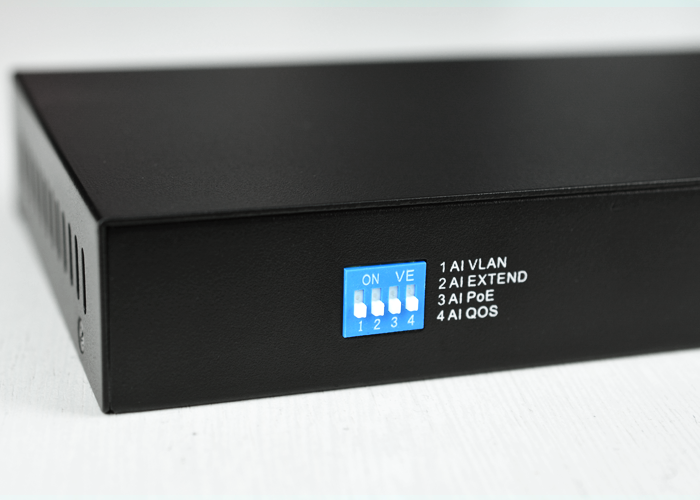

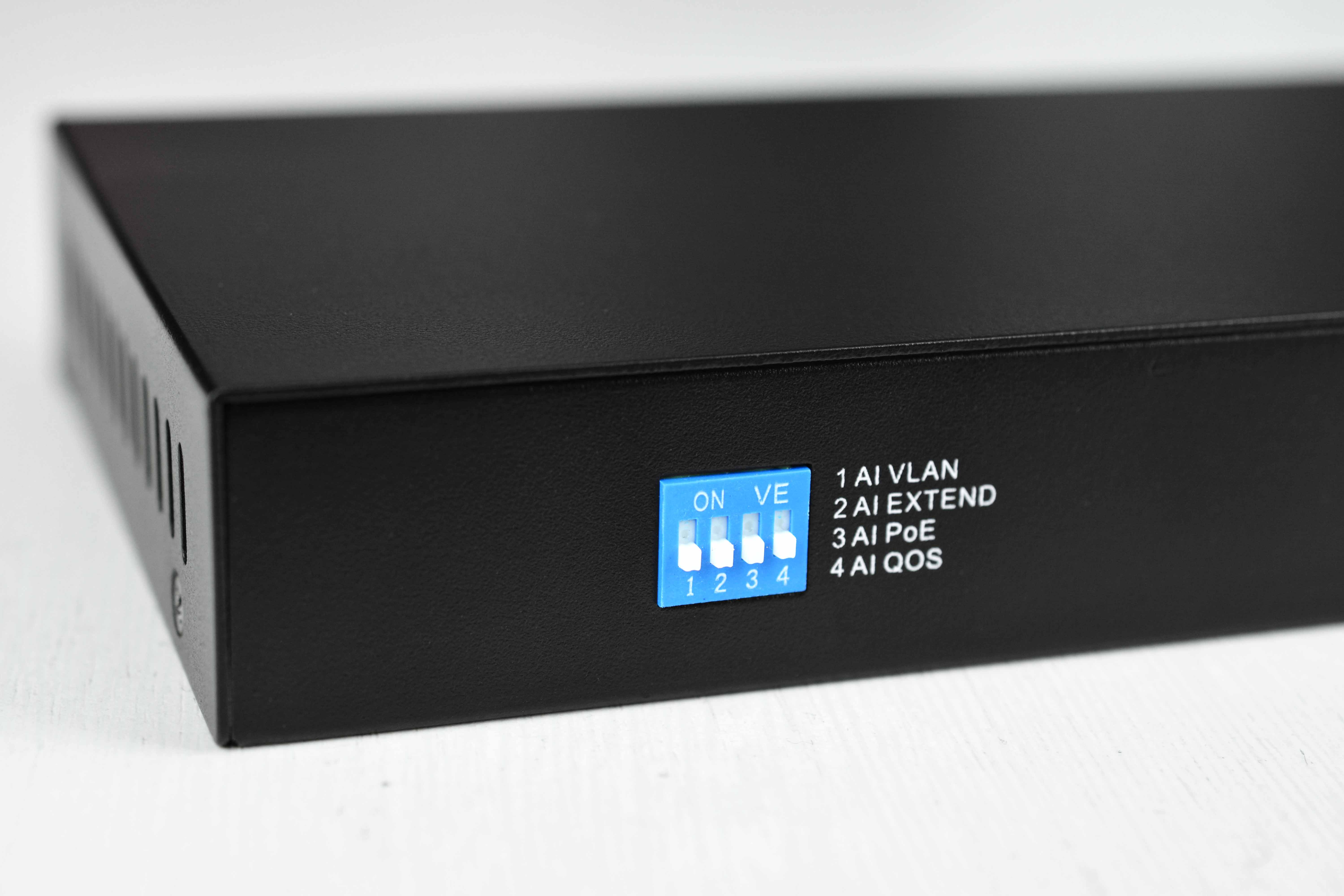

Controllo del flusso video AI QOS AI POE

Quasi tutti gli switch di questa gamma includono due funzioni brevettate denominate AI QOS e AI POE. Si tratta di due funzioni di supervisione del flusso video, specificatamente sviluppate per i sistemi di video sorveglianza, che permettono alla rete di reagire in caso di anomalie. AI QOS supervisiona la trasmissione dati dei canali e se una telecamera dimostra difficoltà di trasmissione vi assegna maggior priorità. AI POE esegue il riavvio automatico della telecamera se rileva segnale video assente o instabile.

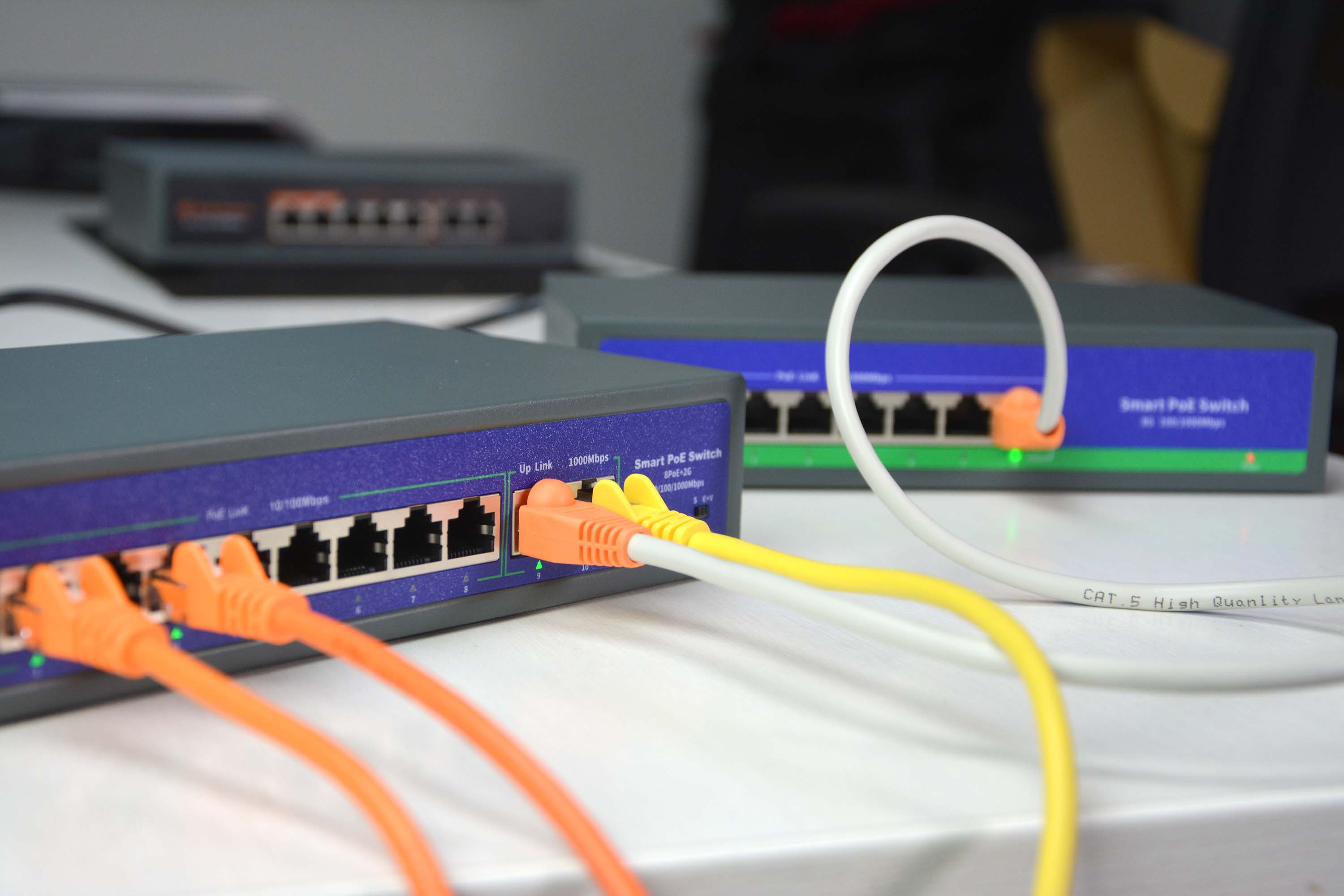

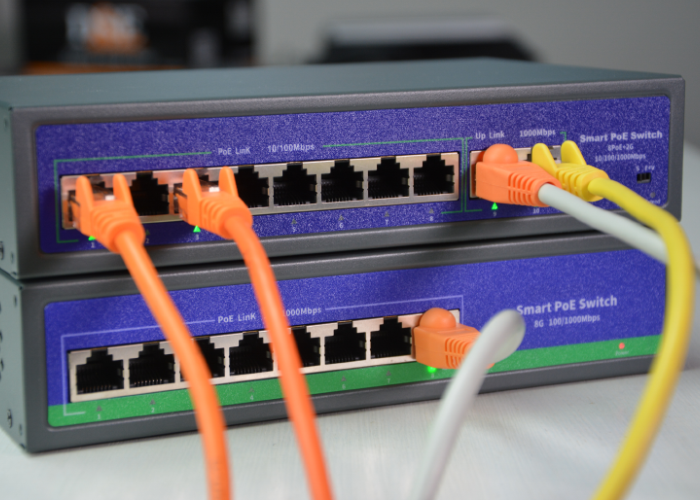

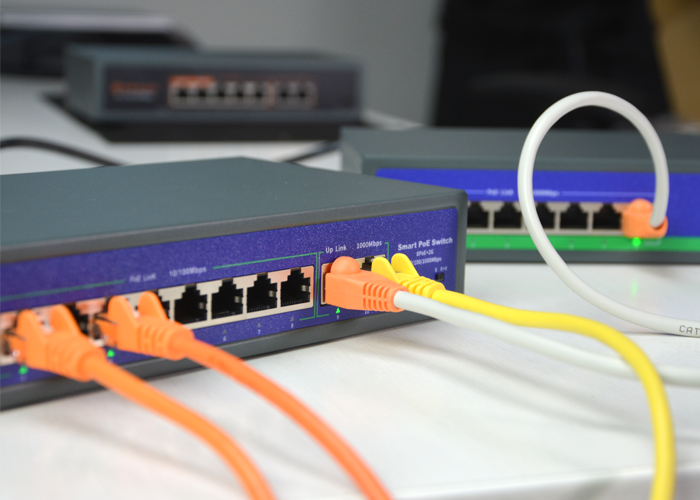

Affidabili e facili da installare

Questi switch POE sono subito pronti per funzionare. Non richiedono nessuna operazione di configurazione o indirizzamento perchè svolgono tutte le funzioni in modo automatico. Tutti gli switch sono forniti completi di alimentatore a 48VDC e includono un efficace circuito di protezione in grado di proteggere contro sovratensioni fino a 6KV.

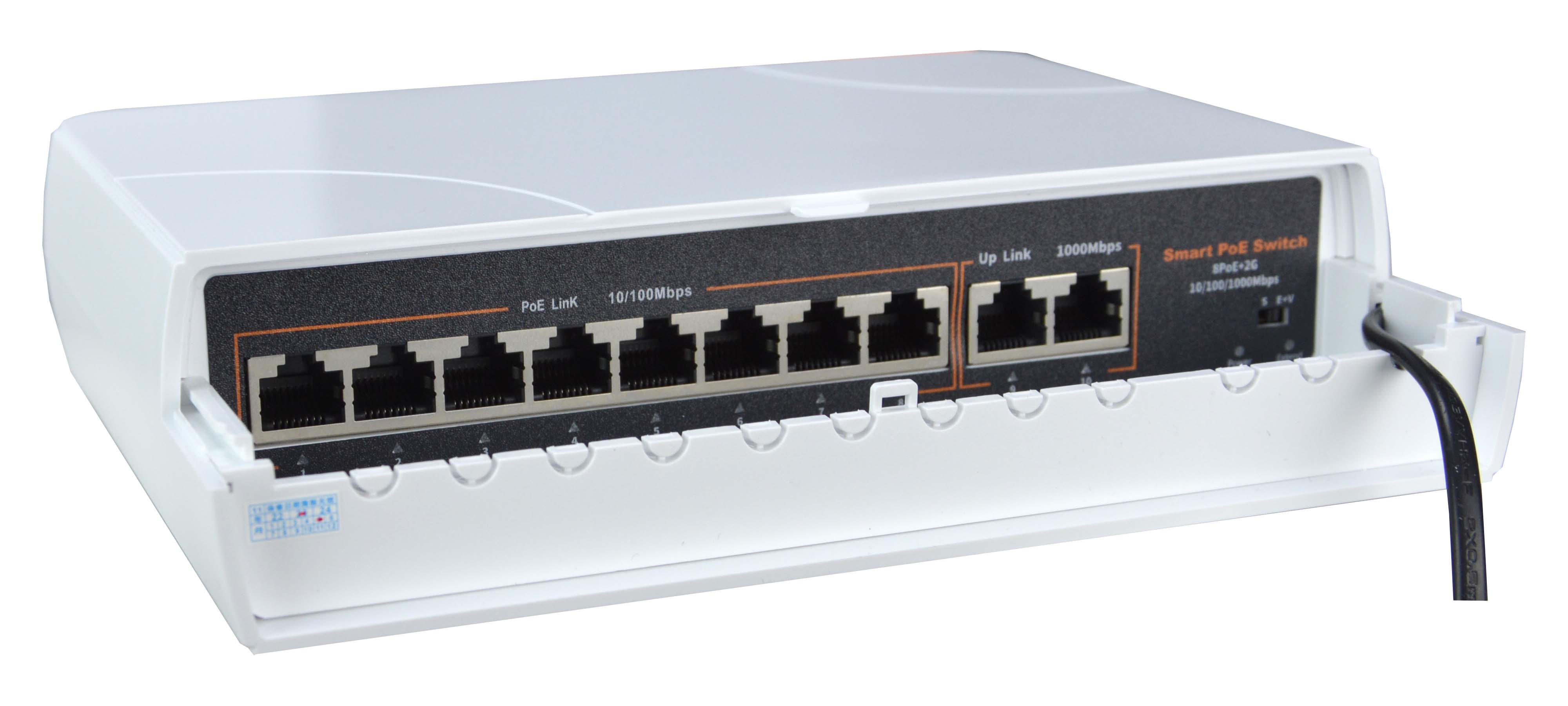

I nostri switch sono silenziosi, senza ventole di raffreddamento e di piccola dimensione. Li puoi installare facilmente in scatole di derivazione, armadi, controsoffitti etc. per portare la tua rete ovunque. I modelli a 16 porte si possono anche montare a rack, con le alette incluse.


INIETTORI E SPLITTER POE


Iniettore POE IN-POE1

Se lo switch della tua rete è un normale switch per computer, oppure un router, è probabile che non abbia porte POE. Se vuoi collegare una telecamera IP senza alimentarla a parte puoi usare un iniettore POE che, come dice il nome, "inietta" alimentazione in una linea che ne è priva. Gli iniettori hanno due porte di rete RJ45. Nella porta di ingresso entra le rete senza alimentazione poe e dalla porta di uscita esce la linea POE verso la telecamera. L'iniettore supporta sia linee 10/100 che 10/100/1000 e fornisce alimentazione POE IEEE802.3af/3at fino a 30W per tutte le telecamere, incluse le motorizzate. Va collegato al 220V, con il cavo incluso.


Splitter POE IN-POE-SP3

Alcune nostre minitelecamere IP, per ragioni di dimensione, non possono includere il circuito POE e vanno alimentate a 12VDC con un alimentatore esterno. Se la telecamera non supporta alimentazione POE puoi comunque alimentarla da una linea POE usando uno SPLITTER. Lo splitter POE è un blocchetto che non richiede alimentazione propria e si collega vicino alla telecamera. Riceve la rete con alimentazione POE e fornisce alla telecamere la rete priva di alimentazione e lo spinotto 12VDC. Lo splitter supporta linee 10/100 ed è adatto a tutte le nostre telecamere fisse. Non puoi usarlo invece con le telecamere motorizzate a causa dell'assorbimento elevato.


Iniettore+Splitter 12VDC IN-POE-SP1

Se nè il tuo switch, nè la tua telecamera supportano alimentazione POE dovresti alimentare la telecamera con un alimentatore 12VDC a parte. Se vuoi puoi trasportare l'alimentazione 12VDC lungo il cavo di rete, insieme ai dati, usando un nostro Iniettore-Splitter 12V. E' composto da due blocchetti identici da collegare all'inizio e al termine della linea. Ciascun blocchetto dispone di 2 RJ45 per collegare la rete passante e di uno spinotto DC. Al blocchetto di partenza collegherai un alimentatore 12VDC che non è incluso e puoi scegliere fra i nostri alimentatori. Con lo spinotto DC del blocchetto di arrivo fornirai alimentazione alla telecamera utilizzando il cavetto incluso.


DATI TECNICI


SWITCH 10/100
SWITCH 10/100/1000
INIETTORI E SPLITTER

CODICE IN-SW4MX IN-SW8MX IN-SW16M IN-SW8 IN-SW16 IN-POE1 IN-POE-SP3 IN-POE-SP1
Descrizione Switch POE Switch POE Switch POE Switch POE Gigabit Switch POE Gigabit Iniettore POE Splitter POE Iniettore + Splitter 12V
DOTAZIONE
Porte POE 4 x 10/100 8 x 10/100 16 x 10/100 8 x 10/100/1000 16 x 10/100/1000 1 x 10/100/1000 1 x 10/100 senza POE 1+1 x 10/100/1000 senza POE
Porte UPLINK 1 x 10/100 1 x 10/100 2 x 10/100/1000 1 x 10/100/1000 2 x 10/100/1000 1 x 10/100/1000 1 x 10/100 POE 1+1 x 10/100/1000
Connettori di rete RJ45 RJ45 RJ45 RJ45 RJ45 RJ45 RJ45 RJ45
Accessori inclusi Alimentatore Alimentatore Cavo AC, alette per montaggio a rack Alimentatore Cavo AC, alette per montaggio a rack Cavo AC - Modulo TX e RX, cavo DC per telecamera (alimentatore DC non incluso)
CARATTERISTICHE
Standard POE IEEE 802.3i / 3u / 3x / 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3ab(GB)/ 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3ab(GB)/ 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3ab(GB)/ 3af / 3at (POE+) IEEE 802.3i / 3u / 3x / 3af / 3at (POE+)
Potenza max. per porta POE 30W POE 30W POE 30W POE 30W POE 30W POE 30W 12VDC 1A 12VDC (potenza in base a alimentatore)
Potenza max. totale POE 60W POE 96W POE 150W POE 96W POE 300W POE 30W 12VDC 1A 12VDC (potenza in base a alimentatore)
Banda max. 1 Gbps 1.6 Gbps 7.2 Gbps 18 Gbps 32 Gbps - - -
Portata POE 100 m. 100 m. 100 m. 100 m. 100 m. 100 m. 100 m. 30 m. fra i due moduli
Extended POE 250 m. 250 m.
Pin POE 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-) 1/2/4/5 (+), 3/6/7/8 (-)
AI
VLAN - - -
GENERALITA'
Contenitore Metallico Metallico Metallico Metallico Metallico ABS ABS ABS
Montaggio a rack 19" 1U (alette rimovibili) 19" 1U (alette rimovibili)
Grado di protezione IP40 IP40 IP40 IP40 IP40 IP40 IP40 IP40
Temperatura di funzionamento 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90% 0-40°C Umidità 10%-90%
Alimentazione 110/240VAC 50/60Hz alimentatore incluso 110/240VAC 50/60Hz alimentatore incluso 220VAC 50Hz alimentatore interno 110/240VAC 50/60Hz alimentatore incluso 220VAC 50Hz alimentatore interno 110/240VAC 50/60Hz Non richiesta 12VDC (alimentatore non incluso)
Dimensioni 92x82x22 mm. 184x94x27 mm. 440x187x45 mm. (senza alette rack) 225x121x35 mm. 430x260x45 mm. (senza alette rack) 160x60x36 mm. 70x30x20 mm. 50x25x35 mm (ogni modulo)
Peso 200 gr. 700 gr. 1,8 Kg. 700 gr. 2,2 Kg. 300 gr 220 gr. 100 gr.

DOMANDE & RISPOSTE


Cosa è incluso?

Vedi la dotazione di serie nella tabella dei DATI TECNICI

Va bene anche uno switch normale?

Certamente puoi collegare le telecamere IP a uno switch Ethernet generico oppure direttamente al router. Tuttavia questi switch specifici per video sorveglianza ti offrono molti vantaggi. Nei nostri switch tutte le porte sono in grado di fornire alimentazione, mentre gli switch normali di regola non forniscono alimentazione POE oppure la rendono disponibile solo su poche porte. Uno switch generico inoltre non supporta quasi mai alimentazione POE+ necessaria per alimentare telecamere motorizzate. I nostri switch sono anche più piccoli dei normali switch ethernet per occupare il minor spazio possibile. Infine, grazie alle tecnologie brevettate AIQOS e AIPOE, questi switch per TVCC possono monitorare il flusso video è intervenire in caso di anomalia.
