Amplificatore
di segnale video
RE-AV1
Questo amplificatore video è utile quando si devono realizzare
cablaggi molto lunghi con cavo coassiale RG59.
Il fenomeno dell'attenuazione introdotta dal cavo, limita infatti la
massima lunghezza del cablaggio di una telecamera filare. In genere un cavo
coassiale RG59 di buona qualità non può superare i 2/300 metri (vedi
tutorial sull'attenuazione del segnale video).
Questo amplificatore va collegato lungo il percorso del cavo, laddove il
segnale comincia da affievolirsi. Esso è in grado di amplificarlo,
ripristinando i valori originali che si avevano all'uscita dalla telecamera.
E' così possibile circa raddoppiare la lunghezza del cablaggio.
Non è consigliabile inserire più di un amplificatore su di una stessa linea,
per non introdurre troppo rumore in seguito alle ripetute amplificazioni.
L'amplificatore dispone
ovviamente
di un ingresso e di una uscita video (BNC), nonchè di due controlli di
guadagno per adattare l'amplificazione alla reale esigenza di campo. Il primo regolatore agisce in modo uniforme su tutto il
segnale, mentre il secondo agisce solo sulle frequenze alte che sono quelle
maggiormente degradate dal trasporto via cavo (vedi
tutorial sul
trasporto del segnale video).
L'amplificatore si alimenta direttamente a 220V.
Distributori/Amplificatori
di segnale video

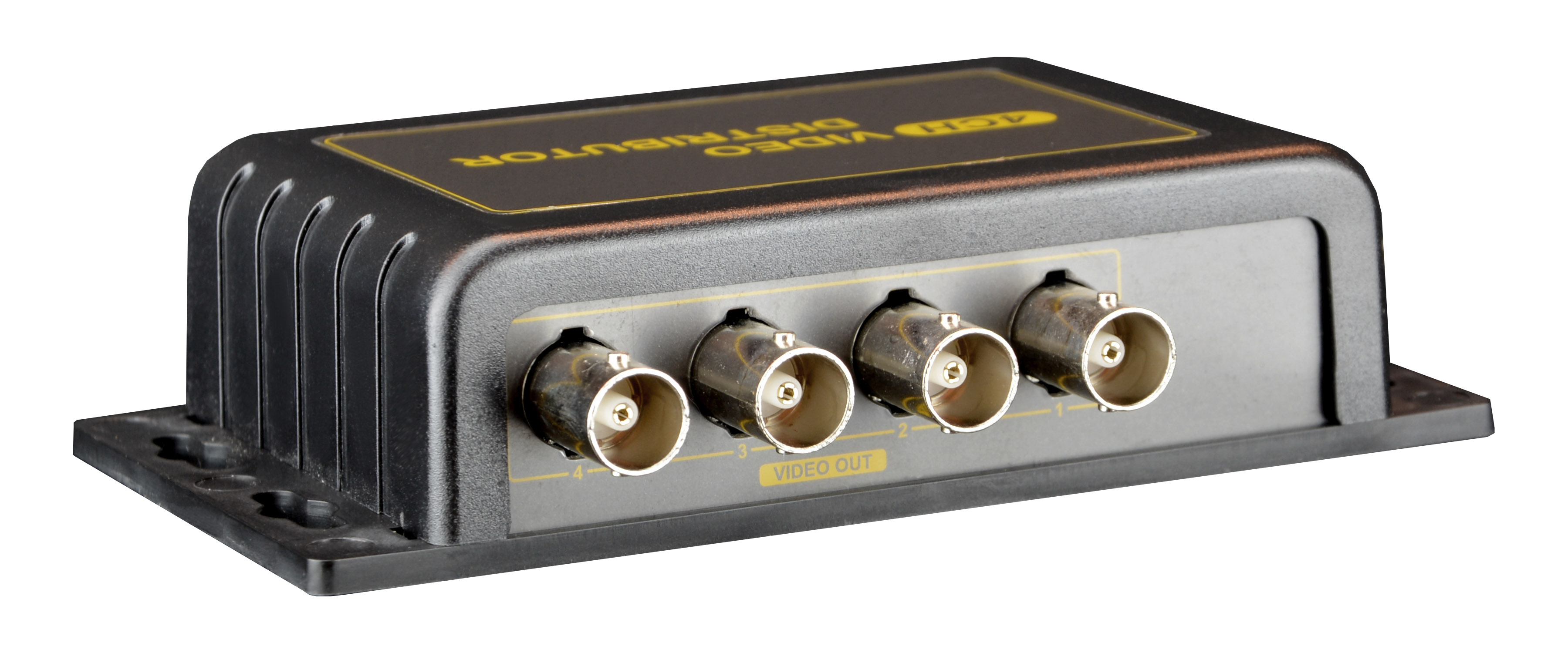

RE-DV1
Uno dei limiti del cablaggio video e non poter fare derivazioni ossia
dividere il segnale in arrivo dalla telecamera in più direzioni.
I connettori BNC a T (vedere connettori) possono essere usati solo se il cavo e lungo pochi
metri, ma su cablaggi più lunghi introducono troppa attenuazione.
Il
distributore video RE-DV1 è fatto proprio per risolvere questo problema e
consentire di dividere il segnale video in ingresso senza perdita di
qualità.
Esso permette di ottenere da un solo cavo video entrante fino a 4 uscite
identiche, da inviare a monitor o dispositivi di registrazione.
Fa anche da amplificatore, in quanto ristabilisce il corretto valore di 1V
picco-picco su tutte le 4 uscite anche se in ingresso esso risultasse
degradato.
Il distributore RE-DV1 si alimenta a 220V e dispone di un ingresso e 4
uscite, tutte con connettore BNC femmina.
RE-DV2
Versione miniaturizzata del modello precedente dispone di 1 ingresso
e 2 uscite video.
L'alimentazione è a 12VDC ed è per questo fornito a corredo un apposito
alimentatore 220VAC/12VDC.
Considerate le piccole dimensioni (solo 49x42x50 mm) il
distributore/amplificatore RE-DV2 è l'ideale per il montaggio in cassette di
derivazione.
|
